Permite criar estruturas em 3D em plantas de piso formato 2D.
É possível acessar este painel tanto do menu principal suspenso de Civil View, quanto clicando com o botão direito do mouse no item apropriado do Civil View Explorer.
Com o Editor de Estilo de Objeto de construção, é possível aplicar um tipo de construção para um intervalo de construções associando o tipo de construção a uma série máscaras de legenda de formas.
Diversos tipos de construções em uma cena de Civil View
Por padrão, os objetos de construção utilizam o Materiais de construções do material de Civil View.

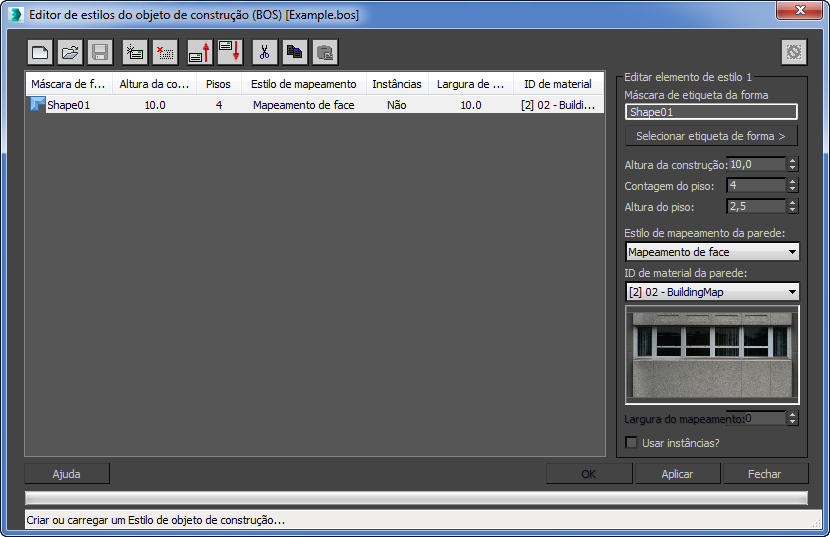

Interface
[Lista de elementos BOS]
Exibe em lista o conteúdo do estilo BOS. Cada linha exibe um elemento individual no estilo. É possível selecionar um elemento na lista para exibir seus detalhes no Editar grupo de Elementos BOS.
Iniciar novo estilo- Clique para criar um novo Estilo de Objeto da construção.
Abrir estilo- Clique para abrir um Estilo de Objeto de construção criado anteriormente.
Salvar estilo- Clique para gravar o Estilo do Objeto de construção atual.
Adicionar novo elemento- Clique para adicionar um novo elemento a linha ao estilo de objeto de construção atual.
Excluir elemento selecionado- Clique para remover o elemento selecionado do estilo de objeto de construção atual.
Mover elemento selecionado para cima- Clique para mover o elemento selecionado para cima a uma posição na área atual do estilo de objeto de construção.
Mover elemento selecionado para baixo- Clique para mover o elemento selecionado para baixo a uma posição na área atual do estilo de objeto de construção.
Cortar elemento- Clique para recortar o estilo selecionado. O elemento permanece disponível na área de transferência.
Copiar elemento- Clique para copiar o elemento estilo selecionado para a Área de transferência.
Colar elemento- Clique para colar um elemento de estilo cortado ou copiado para outra posição no estilo atual ou para uma alternativa definição do estilo.
Redefinir- Clique para excluir todos os objetos colocados em cena a partir da sessão atual de estilo de construção.

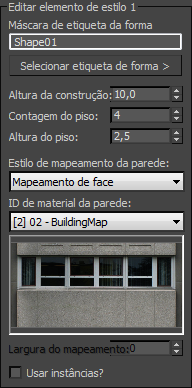

Editar grupo de Elemento BOS
Exibe as configurações do estilo de construção selecionado na lista do Elemento BOS, e permite que você selecione as formas para qual o estilo pode ser aplicado.
- Máscara de etiqueta de forma
- Especifica uma máscara de etiqueta de forma parcial ou completa (sequência curinga). O Civil View aplica um objeto de construção deste estilo para cada forma na cena, cujo nome coincide com a máscara.
- Selecionar etiqueta de forma
- Clique para ativar e, em seguida, clique em uma viewport para selecionar um objeto de forma. O Civil View usa o nome da forma como a sequência de máscara (curinga) inicial.
- Altura da construção
- Define a altura geral de construções geradas pelo estilo de construção. A alteração deste valor afeta a altura individual de cada piso.
- Número de Pisos
- Define o número de pisos em construções gerado pelo estilo de construção. A alteração deste valor afeta a altura geral da construção.
- Altura do Piso
- Define a altura de cada piso em construções geradas pelo estilo de construção. A alteração deste valor afeta a altura geral da construção.
- Estilo de Mapeamento de Parede
- Seleciona como aplicar o mapa de textura:
- Mapeamento de Caixa por Piso
- Mapeamento de Caixa Por construção
- Mapeamento de Face
- Empacotar Mapeamento
- ID de Material de Parede
- Define a ID de material que é atribuído às paredes das construções geradas pelo estilo de construção.
- Largura de Mapeamento de Parede
- Define a largura do mapeamento atribuído para as paredes de construções geradas pelo estilo de construção.
- Usar instanciação?
- Quando ativado, ativa oinstâncias de parâmetro para objetos criados pelo do estilo de construção.
No Civil View, a instância de parâmetro permite que os parâmetros sejam compartilhados entre vários objetos do mesmo tipo, mesmo se o valor da forma geométrica definida pelo spline pai seja totalmente diferente.
Para o objetos de construção, isso significa que dois construções do mesmo tipo podem compartilhar uma única instância dos parâmetros usados para definir a altura e a textura da construção. Isso é possível, mesmo se a área do piso das construções são diferentes, já que é somente as propriedades de construção propriamente dita, que são instâncias: não a geometria da forma da área do piso pai.
