Exibe informações sobre os sistemas de ponto importados; permite atualizar um sistema de ponto e editar a geometria associada.
O Civil View gera o sistema de fluxo de partículas a partir dos pontos importados. Os pontos importados podem ser derivados somente a partir dos grupos de ponto 3D AutoCAD Civil.
No Civil View, os sistemas de partículas são utilizados apenas como uma forma eficaz de representar uma coleção de objetos similares colocados estaticamente, tais como colunas de lâmpada, sinais ou árvores.
A implementação dos parâmetros do sistema de partículas expõe as funcionalidades básicas do sistema de partículas sem a necessidade de aprender sobre a interface do usuário do fluxo de partículas completo no 3ds Max.

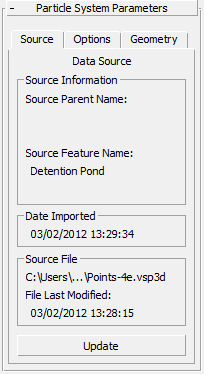

Guia Origem de dados
Exibe informações sobre a origem dos pontos importados.
Grupo de Informações de origem
- Nome do pai de origem
- Exibe o modelo, local, corredor ou o nome da camada de origem.
- Nome do recurso de origem
- Exibe a seqüência de caracteres de origem ou a legenda da linha do recurso. Normalmente, este é um nome do grupo de ponto 3D civil.
Grupo Data de importação
Mostra a data e a hora a que o objeto foi criado.
Grupo de Arquivos de origem
- [nome do arquivo de origem]
- Exibe o nome do arquivo de origem.
- Último arquivo modificado
- Exibe a data na qual o arquivo de origem foi atualizado pela última vez.
Se esta data for posterior à data em que o objeto foi importado, o objeto selecionado pode estar fora de sincronia com os seus dados de desenho originais atuais.
Este valor estará em branco se o arquivo de origem não puder ser encontrado.
- Atualizar
- Atualiza o sistema de partículas usando o arquivo de fonte original. Consulte Atualização de objeto para mais detalhes.
Não está disponível se o arquivo de origem original não estiver mais localizado no caminho original.
Dica: É possível simultaneamente atualizar vários objetos utilizando o Gerenciadorr de objetos importados.

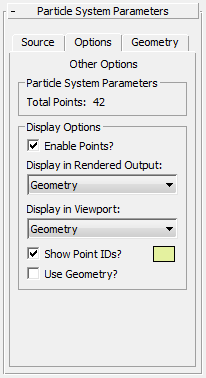

Outras guias de opções
Fornece o controle sobre as opções de exibição para o sistema de partículas selecionado tanto nos viewports quando na saída renderizada.
Grupo dos parâmetros do sistema de partículas
- Total de pontos
- Mostra o número total de pontos no sistema de partículas.
Opções de exibição de grupo
- Ativar pontos?
- Quando ativado, habilita os pontos para que sejam utilizados na cena. Quando desativado, os pontos são desabilitados. Padrão=ativado.
Permite desabilitar temporariamente os pontos dentro do sistema de partículas.
- Exibir na saída renderizada
- Selecione o tipo de geometria a ser exibida na saída renderizada. As opções incluem Nenhum, Caixas de delimitação ou Geometria.
- Exibir no viewport
- Selecione o tipo de geometria a ser exibida nos viewports. As opções incluem uma faixa de símbolos simples, caixas de delimitação ou geometria para toda a geometria de qualquer objeto instanciado atribuído ao sistema de partículas.
- Mostrar IDs de ponto?
- Quando ativado, os números de ponto são exibidos nos viewports adjacentes a cada partícula.
- [amostra de cor] Clique para alterar a cor utilizada para exibir as partículas e as IDs de ponto.
- Utilizar a geometria?
- Quando ativada, os objetos instanciados que tiverem sido aplicados ao sistema de partículas são utilizados na cena.

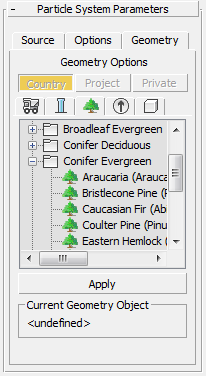

Guia Opções de geometria
Fornece acesso às bibliotecas do objeto em todos os kits ativos de recursos do Civil View. Isso permite atribuir a geometria do objeto instanciado às partículas no sistema.
- País/Projeto/Privado
- Seleciona o kit do recurso do Civil View a partir do qual o conteúdo da biblioteca do objeto é exibido.
- [listas da biblioteca do objeto]
- Exibir listas categorizadas de objetos localizados no kit de recursos do Civil View de sua escolha. As categorias são Veículos, Mobiliário, Árvores, Sinais e Primitivas.
Para atribuir um objeto a um sistema de partículas, realce-o na lista e, em seguida, clique no botão Aplicar.
- Objeto da geometria atual
- Depois de clicar em Aplicar, exibe o nome do objeto aplicado às partículas no sistema de partículas.
