Para utilizar o Elemento rotulado mr:

1. No Editor de materiais, determine qual ramificação de um material gerar como um elemento separado. Por exemplo, um arco e projeto de material pode conter um gradiente Mapa atribuído como um graduador de cor difusa, e um dos mapas de gradiente podem ser atribuídos a um mapa Checker, e um dos mapas de Verificador pode ser atribuído um mapa de ruído. Este procedimento assume que você deseja renderizar o mapa Checker e seu mapa Noise constituinte a um elemento.

   Então a estrutura do material seria assim:

   AD material gradiente (cor difusa) Checker (cor gradiente #1) Ruído (Checker Color 1)

2. No Editor de materiais, clique no botão de mapa na parte superior da ramificação que você deseja gerar. Neste exemplo, você clicaria no botão de mapa Cor difusa no material Arco e projeto para abrir as configurações do mapa de Gradiente. Em seguida, você clicaria no primeiro botão de mapa (cor nº 1) na implementação Parâmetros de gradiente para abrir as configurações do mapa do Verificador.
3. Clique no botão de mapa logo acima das implementações do mapa no lado direito do Editor de materiais (neste exemplo, Verificador) para abrir o Navegador de materiais/mapas.
4. No Navegador de materiais/mapas, clique duas vezes no item Elemento rotulado mr. Será aberta a caixa de diálogo Substituir mapa.
5. Verifique se "Manter mapa antigo como submapa?" está selecionado e clique em OK.
6. Agora você vê a implementação Parâmetros de elemento rotulado mr. Se clicar no botão Graduador/Mapa para armazenar (Passagem), denominada “M”, você poderá acessar a ramificação que será gerada para o elemento de renderização: o mapa do Verificador que contém o mapa de Ruído.
7. Se você clicou no botão M, volte para o graduador Elemento rotulado mr e insira um nome para o elemento no campo Legenda. Neste exemplo, o nome pode ser verificador/ramificação de ruído.

   A estrutura do material deve ser similar a esta (novo mapa em itálico):

   Material A&D gradiente (cor difusa) graduador Elemento rotulado mr (cor gradiente nº 1) Verificador (mapa do graduador do Elemento rotulado mr) Ruído (Cor do verificador nº 1)

8. Na caixa de diálogo Configuração de elementos de renderização Renderizar painel elementos de renderização suspensa, clique em Adicionar. Escolha o item Elemento rotulado mr da lista.
9. Na implementação Parâmetros do elemento, insira o nome especificado no passo 7 no campo Legenda.
10. Configure o resto de parâmetros de elementos de renderização conforme necessário e, a seguir, renderizar a cena.

    Seu elemento personalizado é renderizado para um arquivo de imagem.

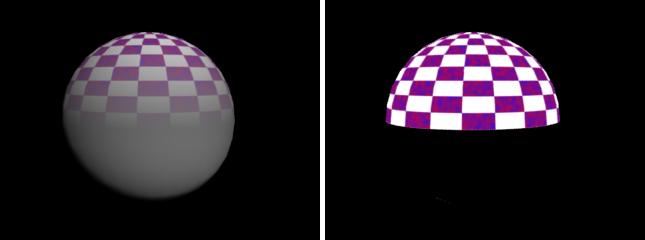

    A ilustração a seguir mostra o exemplo descrito no procedimento anterior. A imagem à esquerda mostra todo o material, com o Ruído dentro do Verificador dentro do gradiente, e a imagem à direita mostra um elemento rotulado que contém somente o Ruído dentro do Verificador. O elemento somente renderiza a parte do mapa do Verificador que é usada pelo mapa de Gradiente.



    Esquerda: Renderização completa

    Direita: elemento Rotulado
