O MCG oferece diversas maneiras de criar e manipular splines. A categoria Splines contém muitos nós e compostos que é possível usar em gráficos.
Obtenção de dados de splines na cena

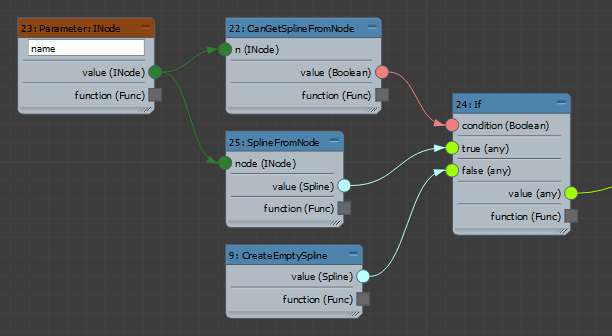

Utilize SplineFromNode no gráfico para permitir que os usuários de uma ferramenta especifiquem um objeto de spline na cena. É uma prática recomendada usar CanGetSplineFromNode com um nó If para verificar o objeto de cena especificado e, em seguida, executar uma ação apropriada se nenhuma spline válida tiver sido especificada.
Depois disso, será possível usar outros nós na categoria Splines, como SplineVerticesBuffer ou SplineTangentsBuffer, para obter dados da spline e, em seguida, realizar operações nas matrizes resultantes.
Criação de dados de spline
- O nó CreateSplineFromKnots cria uma spline linear de uma matriz de posições.
- O nó CreateSplineFromBuffers apresenta opções adicionais para tangentes e tipos de segmento.
Muitos dos compostos na categoria Splines fornecem exemplos de uso desses nós para criar splines do zero ou com base nos dados da cena.
Criação de formas de spline
Há duas maneiras de criar formas de spline em uma cena.
- Uma delas consiste em criar um gráfico que é encerrado em um nó Saída: forma. Quando compilada, a ferramenta é exibida no painel Criar quando você seleciona a categoria Formas e, em seguida, seleciona a subcategoria Max Creation Graph.
Quando você usar Saída: forma, poderá usar o nó de parâmetro implícito Forma: matriz para obter a matriz de transformação do espaço universal.
- Como alternativa, é possível usar um nó CreateEditableSpline no gráfico de qualquer ferramenta. Normalmente, você deve utilizar um nó Se conectado a um nó Parâmetro: sinal para que a ferramenta não crie uma nova forma de spline sempre que avaliar, mas somente quando os usuários clicarem em um botão na respectiva implementação. É possível abrir o gráfico da ferramenta CFDSplineNode para ver um exemplo dessa técnica.
Modificação de splines
Não é possível criar modificadores que possam ser aplicados a uma forma de spline. No entanto, é possível utilizar SplineToMesh para armazenar dados de spline como uma malha à qual os modificadores podem ser aplicados. É possível deixar os dados como uma malha para modificação adicional ou convertê-los de volta utilizando MeshToSpline e criar uma forma de spline na cena.
