VISTASOL (comando)

Criar vistas ortogonais, camadas e viewports de layout, automaticamente para sólidos 3D.

Pesquisa

Este comando automatiza o processo manual de criar vistas, camadas e viewports de layout para modelos 3D. Para o trabalho normal, recomenda-se criar arquivos de modelo de desenho (DWT) personalizados para 3D.

SOLVIEW deve ser executado em uma guia de layout. Se a guia Modelo for a atual, a última guia de layout ativa irá se tornar a atual.

VISTASOL posiciona os objetos da viewport na camada VPORTS, que é criada caso ainda não exista. As informações específicas de vista que são salvas com cada viewport são usadas por DESSOL para gerar a vista do desenho final.

SOLVIEW cria camadas que SOLDRAW usa para colocar as linhas visíveis e as linhas ocultas para cada vista, view name-VIS, view name-HID, view name-HAT e uma camada em que você pode colocar cotas que são visíveis em viewports individuais, view name-DIM.

Cuidado: As informações armazenadas nessas camadas são excluídas e atualizadas quando o comando DESSOL é executado. Não coloque informações permanentes do desenho nessas camadas.

Nota: O comando VISTASOL é definido pelo aplicativo arcsolids.arx e destina-se apenas ao uso interativo.

Os prompts a seguir são exibidos.

UCS

Cria uma vista de perfil em relação a um sistema de coordenadas do usuário. Se não houver viewports em seu desenho, a opção UCS é ideal para criar uma viewport inicial, a partir da qual outras vistas podem ser criadas. Todas as outras opções de SOLVIEW requerem uma viewport já existente.

Você pode optar por utilizar o UCS atual ou um UCS gravado anteriormente como o plano de perfil. A projeção de viewport é criada paralelamente ao plano XY do UCS com o eixo X voltado para a direita e o eixo Y voltado para cima.

Named

Utiliza o plano XY de um UCS nomeado para criar uma vista de perfil.

Insira o nome do UCS que você deseja utilizar e a escala da vista. Inserir uma escala equivale a aplicar zoom em sua viewport com um fator proporcional ao espaço do papel.

O centro se baseia na extensão do espaço do modelo atual.

World

Utiliza o plano XY do WCS para criar uma vista de perfil.

Insira o nome do UCS que você deseja utilizar e a escala da vista. Inserir uma escala equivale a aplicar zoom em sua viewport com um fator proporcional ao espaço do papel.

O centro se baseia na extensão do espaço do modelo atual.

?—List Named UCSs

Relaciona os nomes de sistemas de coordenadas do usuário existentes. A lista é filtrada utilizando-se combinações de caracteres curinga que você digita (os caracteres curinga aceitos pelo comando UCS são válidos).

Current

Utiliza o plano XY do WCS atual para criar uma vista de perfil.

Insira o nome do UCS que você deseja utilizar e a escala da vista. Inserir uma escala equivale a aplicar zoom em sua viewport com um fator proporcional ao espaço do papel.

O centro se baseia na extensão do espaço do modelo atual.

Orto

Cria uma vista ortogonal dobrada de uma vista existente.

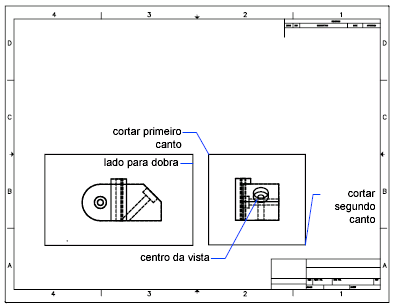

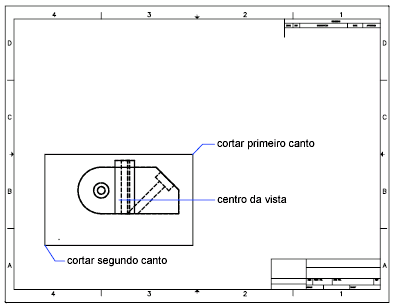

Depois que você selecionar o lado da viewport que deseja utilizar para projetar a nova vista, uma linha elástica perpendicularmente ao lado da viewport o ajudará a localizar o centro da nova vista.

Auxiliary

Cria uma vista auxiliar de uma vista existente. Uma vista auxiliar é aquela projetada em um plano perpendicular a uma das vistas ortogonais e inclinada na vista adjacente.

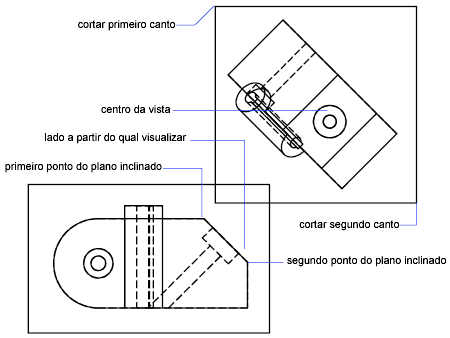

Dois pontos definem o plano inclinado utilizado para a projeção auxiliar. Ambos os pontos devem estar localizados na mesma viewport.

Uma linha elástica perpendicular ao plano inclinado o ajuda a selecionar o centro da nova viewport.

Corte

Cria um desenho de uma vista seccional de sólidos, completo com hachura cruzada. Quando DESSOL é usado em uma vista de corte criada com essa opção, ele cria uma cópia temporária dos sólidos e utiliza FATIAR para executar a operação no plano de recorte definido por você. SOLDRAW gera um perfil da metade visível dos sólidos e descarta a cópia original. Finalmente SOLDRAW secciona os sólidos. Os sólidos que não fazem interseção com o plano de recorte são gerados como perfis completos. Como os desenhos padrão não recomendam desenhar linhas ocultas em vista seccionais, SOLVIEW congela a camada View Name-HID.

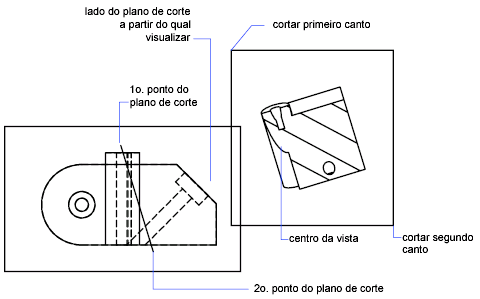

Na viewport original, especifique dois pontos para definir o plano de corte.

Defina o lado de vista especificando um ponto em um dos lados do plano de recorte.

Insira a escala da nova vista. Inserir uma escala equivale a aplicar zoom em sua viewport com um fator proporcional ao espaço do papel. O valor padrão é uma escala de 1:1, que equivale a zoom 1.0xp.

No próximo prompt, especifique o centro da nova viewport. Se você aceitou a escala padrão (pressionando Enter), uma linha elástica perpendicular ao plano de corte ajuda a localizar o centro da nova vista. Caso contrário, você poderá posicionar a vista em qualquer lugar.
