Sobre localizar área e informações de propriedades de massa

Você pode obter as propriedades da área, perímetro e massa de objetos selecionados ou de uma sequência de pontos.

Utilizar comandos para calcular a área

Com os comandos MEDIRGEOM e AREA, é possível especificar uma série de pontos ou selecionar um objeto para calcular a área delimitada.

Além da área, com o comando MEDIRGEO, é possível obter informações geométricas de objetos, como a distância, raio, ângulo e volume.

Dica: Uma forma rápida para localizar a área delimitada por diversos objetos em 2D é usar o comando LIMITE para criar uma região fechada ou polilinha. Você pode então usar a paleta Propriedades ou o comando LISTA para encontrar a área e o perímetro.

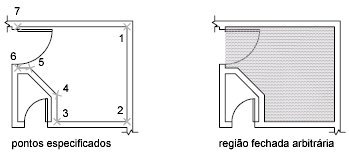

Definir uma área

É possível medir uma área delimitada por pontos especificados. Os pontos devem estar em um plano paralelo ao plano XY do UCS atual.

Calculando a área, o perímetro ou a circunferência de um objeto

É possível calcular a área delimitada e o perímetro ou a circunferência de círculos, elipses, polilinhas, polígonos, regiões e sólidos 3D. As informações exibidas dependem do tipo de objeto selecionado:

• Círculos. Exibe informações da área e da circunferência.
• Elipses, polilinhas fechadas, polígonos, curvas spline fechadas planas e regiões. Exibe informações da área e do perímetro. Para polilinhas largas, esta área é definida pelo centro da largura.
• Objetos abertos, como curvas spline e polilinhas abertas. Exibe a área e o comprimento. A área será calculada como se um segmento reto conectasse os pontos inicial e final.
• Sólidos 3D do AutoCAD. Exibe a área 3D total do objeto.

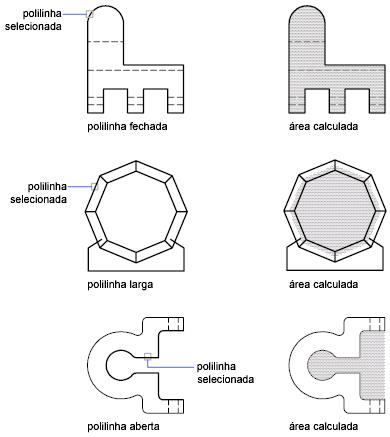

Exemplo: como várias áreas são calculadas

Calculando áreas combinadas

Você pode calcular a área total de múltiplas áreas ao especificar pontos ou ao selecionar objetos. Por exemplo, você pode medir a área total de salas ou quartos selecionados numa planta de apartamento.

Você pode subtrair áreas de outras áreas. mais de uma área por meio de uma área combinada ao calcular. Por exemplo, se você calculou a área de uma planta de piso, poderá subtrair a área de um espaço.

Se você converter áreas delimitadas em regiões, é possível adicionar ou removê-las para criar uma área composta e usar a paleta Propriedades ou o comando LISTAR para encontrar as informações necessárias.

Calcular as propriedades da massa

Com o comando PROPMASS, você pode analisar sólidos 3D e regiões 2D, para verificar suas propriedades de massa, incluindo volume, área, momentos de inércia, centro de gravidade e assim por diante. Os resultados dos cálculos podem ser salvos em um arquivo de texto.
