Sobre planos de fundo e sombras

O estilo visual também controla a exibição de planos de fundo e sombras na viewport.

Planos de fundo

Você pode usar uma cor sólida, um preenchimento de gradiente, o sol e céu ou um mapa de iluminação com base em imagem (IBL) como plano de fundo na viewport em qualquer estilo visual 3D, mesmo que não sombreie objetos. Quando o plano de fundo está definido como Ativado no estilo visual corrente, o plano de fundo é exibido.

Para usar um plano de fundo, você pode

• Primeiro criar primeiro uma vista nomeada com um plano de fundo e definir uma vista nomeada como a viewport atual.
• Exibir a caixa de diálogo Plano de fundo (comando PLANODEFUNDO) e definir um plano de fundo.
• Exibir a paleta Exposição e ambiente de renderização (comando AMBIENTERENDERIZ) e usar IBL ou um plano de fundo personalizado.

Shadows

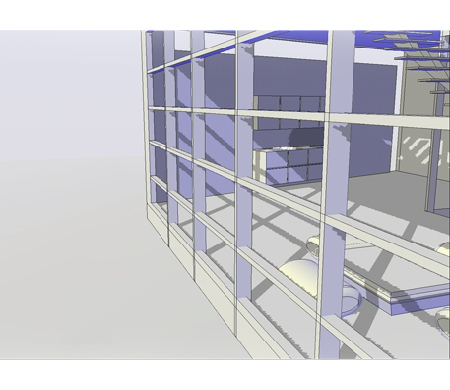

Objetos sombreados em um viewport podem exibir sombras. Sombras de chão são sombras as quais os objetos projetam no chão. Sombras de objeto mapeado são sombras projetadas por objetos em outros objetos. A iluminação na viewport precisa ser de luzes criadas pelo usuário ou o sol para que as sombras do objeto mapeado sejam exibidas. Quando as sombras se sobrepõe, elas aparecem mais escuras.

Nota: Para exibir sombras de objeto mapeado, a aceleração por hardware é requerida.

Exibir sombras pode diminuir o desempenho ao visualizar um modelo 3D. Você pode desativar as sombras no estilo visual corrente enquanto você trabalha e ativá-las novamente quando precisar das mesmas.

Na paleta Propriedades, você pode definir a propriedade Exibir sombras para um objeto: projeta sombras, recebe sombras, projeta e recebe sombras ou ignora sombras.

Nota: A partir dos produtos baseados no AutoCAD 2016, todas as luzes geram e todos os objetos projetam e recebem sombras ao renderizar. A propriedade Exibição de sombra afeta a exibição de objetos em uma viewport quando um estilo visual 3D é o atual.
