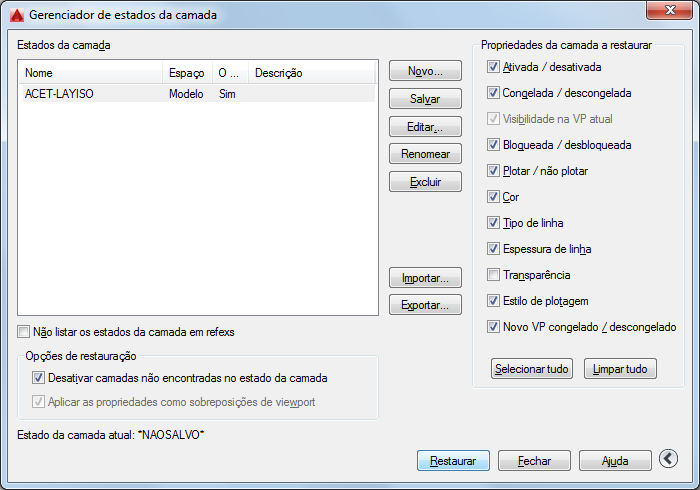

Gerenciador de estados de camada

Salva, restaura e gerencia conjuntos de configurações de camada que são chamados de estados de camada.

Estados de camada

Lista os estados de camada que foram salvos no desenho.

Não listar os estados de camadas nas refex

Exclui os estados de camada que foram salvos em desenhos referenciados externamente.

Nota: Estados de camada que foram salvos em refex não podem ser editados.

Novo

Exibe a caixa de diálogo Novo estado de camada para salvar, onde você pode criar um estado de camada fornecendo um nome e inserindo uma descrição opcional.

Salvar

Salva as configurações de camada atuais no desenho no estado de camada selecionado, substituindo as configurações salvas anteriormente. As configurações Propriedades de camada para restaurar também são salvas como parte do estado da camada. Quando você seleciona este estado de camada na lista Estados de camada, as caixas de seleção são atualizadas para corresponder às configurações salvas.

Nota: O botão Salvar é utilizado apenas quando você deseja salvar as configurações atuais da camada atual para o estado de camada atual. Ao criar ou editar um estado de camada, o estado de camada é salvo automaticamente e você só precisa fechar a caixa de diálogo.

Edit

Exibe a caixa de diálogo Editar estado de camada, onde você pode modificar um estado de camada selecionado, que é, então, salvo automaticamente.

Rename

Renomeia o estado de camada selecionado.

Excluir

Remove o estado de camada selecionado.

Import

Exibe uma caixa de diálogo padrão de seleção de arquivo, onde é possível selecionar um arquivo DWG, DWS, DWT ou um arquivo de estado de camada (LAS) exportado anteriormente. Quando um arquivo a ser importado é selecionado, é exibida a caixa de diálogo Selecionar estados de camada, onde você pode selecionar os estados de camada a serem importados.

Algumas coisas para se ter em mente ao importar estados de camada:

• É possível criar novas camadas como resultado da importação de um estado da camada.
• Quando um estado de camada é importado de um desenho, as propriedades da camada, como tipo de linha ou estilo de plotagem, que não estão disponíveis no desenho atual são importadas do desenho de origem.
• Se um estado de camada for importado de um arquivo LAS contendo propriedades de tipo de linha ou estilo de plotagem que não existem no desenho, será exibida uma mensagem indicando que não foi possível restaurar a propriedade. A mensagem informa somente a primeira propriedade encontrada.

Export

Exibe uma caixa de diálogo de seleção de arquivo padrão, na qual é possível salvar o estado de camada selecionado em um arquivo de estado de camada (LAS).

Restaurar

Restaura as configurações de camada salvas no estado de camada especificado, dependendo de quais configurações são registradas na coluna Propriedades de camada para restaurar.

Fechar

Fecha o Gerenciador de estados de camada.

Restaurar opções

Desativa as camadas não encontradas no estado de camada

As camadas criadas após o estado da camada ser salvo são desativadas. O objetivo dessa configuração é manter a aparência visual do desenho no momento em que o estado de camada foi salvo.

Aplicar propriedades como sobreposições de viewport

Aplica o estado de camada selecionado como as sobreposições de propriedades de camada na viewport atual do layout. Essa opção fica disponível quando o Gerenciador de estados de camada é aberto quando uma viewport delayout está ativa.

Expande ou retrai a caixa de diálogo para exibir ou ocultar a área Propriedades de camada para restaurar.

Propriedades de camada para restaurar

Somente se aplica às configurações de propriedade de camada especificada quando o estado de camada é restaurado.

• A opção Visibilidade na VP atual está disponível apenas para viewports de layout
• As opções Ativada/Desativada e Congelada/Descongelada estão disponíveis apenas para as viewports do espaço do modelo

As seguintes regras se aplicam se você restaurar um estado de camada quando a viewport atual é uma viewport de layout e a opção Visibilidade na VP atual está ativada:

• As camadas que devem ser desativadas ou congeladas na viewport do layout são definidas como VP Freeze
• As camadas que devem estar visíveis na viewport são ativadas e descongeladas no espaço do modelo

Selecionar todos

Seleciona todas as configurações de propriedades de camada.

Limpar todos

Desmarca todas as configurações de propriedades de camada.
