Cria ou modifica uma nuvem de revisão.
Pesquisa

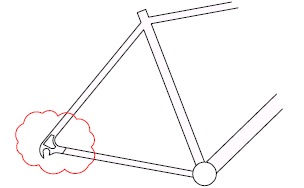

É possível criar uma nova nuvem de revisão selecionando dois pontos de canto ou pontos poligonais ao arrastar o cursor, ou é possível converter um objeto, como círculo, polilinha, spline ou elipse para uma nuvem de revisão. Use as nuvens de revisão para realçar partes de um desenho que está sendo revisado.
Nota: REVCLOUD armazena o último comprimento do arco usado no registro do sistema. Esse valor é multiplicado por DIMSCALE para fornecer consistência quando o programa for utilizado com desenhos que tenham fatores de escala diferentes.
É possível redefinir uma nuvem de revisão existente ao desenhar uma nuvem. Quando solicitado a selecionar um lado para apagar, uma visualização resultante da nuvem de revisão será exibida.
Os prompts a seguir são exibidos.
- Primeiro ponto de canto
- Especifica um ponto de canto da nuvem de revisão retangular.
- Canto oposto
- Especifica o canto diagonalmente oposto da nuvem de revisão retangular.
- Inverter direção
- Inverte a direção dos arcos sequenciais da nuvem de revisão.
- Ponto inicial
- Define o ponto inicial da nuvem de revisão poligonal.
- Próximo ponto
- Especifica o próximo ponto para definir a forma poligonal da nuvem de revisão.
- Inverter direção
- Inverte a direção dos arcos sequenciais da nuvem de revisão.
- First Point
- Especifica o primeiro ponto para a nuvem de revisão à mão livre.
- Comprimento do arco
- O valor padrão para o comprimento mínimo e máximo do arco é de 0.5000. O comprimento máximo do arco não pode ser definido para três vezes maior que o comprimento mínimo do arco.
- Object
- Especifica um objeto a ser convertido em nuvem de revisão.
- Retangular
- Cria uma nuvem de revisão retangular utilizando os pontos especificados como cantos diagonalmente opostos.
- Poligonal
- Cria uma nuvem de revisão não retangular definida por três ou mais pontos como vértices da nuvem de revisão.
- À mão livre
- Desenha uma nuvem de revisão à mão livre.
- Estilo
- Especifica o estilo da nuvem de revisão.
- Normal
- Cria nuvens de revisão usando a fonte padrão.
- Caligrafia
- Cria nuvens de revisão como se desenhada com uma caneta de caligrafia.
- Modificar
- Adiciona ou remove lados em uma nuvem de revisão existente.
- Selecionar polilinha
- Especifica qual nuvem de revisão você deseja modificar.
- Inverter direção
- Inverte a direção dos arcos sequenciais da nuvem de revisão.
