Filtra se as faces, arestas, vértices e subobjetos de histórico de sólido são realçados quando você passa o cursor sobre os mesmas.
| Tipo: | Inteiro |
| Salvo em: | Não-salvo |
| Valor inicial: | 0 |
Em ambientes 3D complexos com muitos objetos, pode ser útil filtrar determiandos subobjetos do realce da seleção.
| 0 | Quando filtrar subobjeto está desativado, pressione Ctrl+clique para selecionar uma face, vértice ou um subobjeto de histórico. (Shift + F1) | Pesquisa |
| 1 | Somente vértices estão disponíveis para a seleção (Shift + F2) | Pesquisa |
| 2 | Somente arestas estão disponíveis para a seleção. (Shift + F3) | Pesquisa |
| 3 | Somente faces estão disponíveis para seleção. (Shift + F4) | Pesquisa |
| 4 | Somente subobjeto de histórico de objetos compostos estão disponíveis para seleção. (Shift + F5) | Pesquisa |
| 5 | Somente os componentes de uma visualização de desenho estão disponíveis para seleção. | Pesquisa |
Desative o filtro de subobjeto, se desejar slecionar todo o objeto. Você também pode pressionae Ctrl para selecionar faces, arestas e vértices.

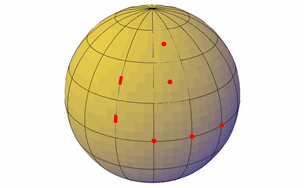

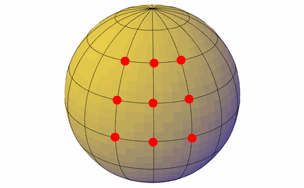

Quando a filtragem está definida para vértices, não é possível selecionar faces, arestas ou subobjeto históricos.

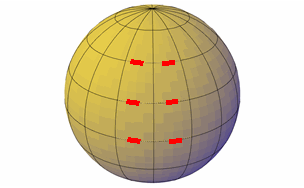

Quando a filtragem está ativada para arestas, você não pode selecionar faces, vértices ou subobjeto históricos.

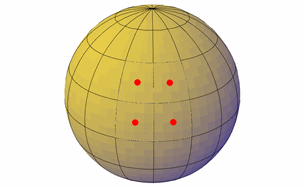

Quando a filtragem está definida para faces, não é possível selecionar arestas, faces ou subobjeto de histórico.

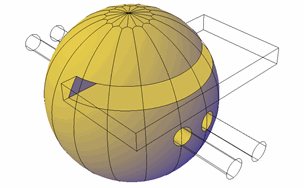

Quando a filtragem está definida para subobjeto, você somente pode selecionar as representações de estrutura de arame de partes dos objetos removidos durante uma união, subtração ou operação de intersecção.

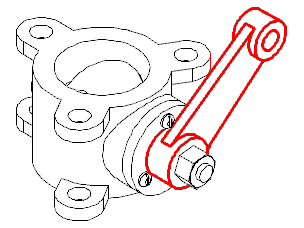

Quando a filtragem está definida para a visualização de desenho, somente é possível selecionar componentes em uma visualização de desenho.
Cursores de filtro de seleção de subobjeto
Quando um filtro de seleção subobjeto está ativado, as seguintes imagens são exibidas ao lado do cursor:
|
A filtragem de vértice está ativada. |
|
A filtragem de aresta está ativada. |
|
A filtragem da aresta está ativada. |
|
A filtragem de subobjeto históricos está ativada. |
|
A filtragem de visualização de desenho está ativada |
|
O subobjeto não está elegível para seleção |
