Controla se os objetos de malha convertidos para sólidos ou superfícies 3D são suavizados ou facetados e se suas faces são mescladas.
| Tipo: | Inteiro |
| Salvo em: | Registro |
| Valor inicial: | 0 |
Essa variável de sistema define o comportamento padrão dos comandos CONVSOLIDO e CONVSUPERFICIE.
| 0 | Cria um modelo suave. Faces coplanares são otimizadas ou mescladas. | Pesquisa |
| 1 | Cria um modelo suave. As faces da malha original são mantidas no objeto convertido. | Pesquisa |
| 2 | Cria um modelo com faces planas. Faces coplanares são otimizadas ou mescladas. | Pesquisa |
| 3 | Cria um modelo com faces planas. As faces da malha original são mantidas no objeto convertido. | Pesquisa |
Por exemplo, se você converter uma caixa de malha em um objeto sólido, a configuração de SMOOTHMESHCONVERT terá os seguintes resultados:
-

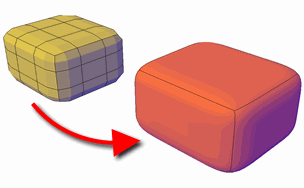

Suavizada e otimizada.Faces co-planas são mescladas em uma única face. A forma geral de algumas faces pode mudar. As arestas de faces que não são co-planas são arredondadas. (SMOOTHMESHCONVERT = 0)
-

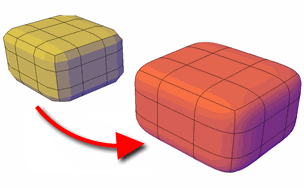

Suavizada e não-otimizada.Cada face da malha original é mantida no objeto convertido. As arestas de faces que não são co-planas são arredondadas. (SMOOTHMESHCONVERT = 1)
-
Facetada e otimizada. Faces co-planas são mescladas em um face única e plana. A forma geral de algumas faces pode mudar. As arestas de faces que não são co-planas são dobradas ou angulares. (SMOOTHMESHCONVERT = 2)
-

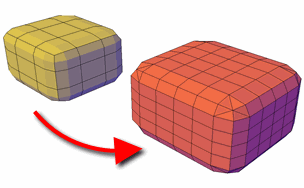

Facetada e não-otimizada. Cada face da malha original é convertida para uma face plana. As arestas de faces que não são co-planas são dobradas ou angulares. (SMOOTHMESHCONVERT = 3)
