Sobre como efetuar o pan e zoom na vista atual

Você pode aplicar pan para reposicionar a vista e aplicar zoom para alterar a ampliação de uma vista.

Normalmente, é possível aplicar pan e zoom na Vista atual com a esfera do mouse ou o dispositivo similar. Girar a esfera aplica zoom à vista, enquanto pressionar e arrastar aplica pan à vista.

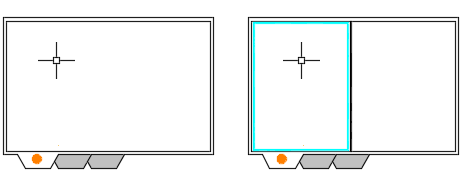

Na guia Modelo de exemplo abaixo à esquerda, a vista atual é toda a área de desenho. O exemplo à direita mostra duas viewports de espaço de modelo, uma das quais é realçada como a viewport atual. Clique dentro de uma viewport para torná-la a atual e, em seguida, será possível aplicar pan e zoom à vista exibida.

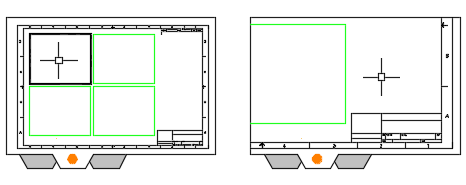

Na guia Layout de exemplo abaixo à esquerda, a viewport do layout atual é realçada, na qual você pode aplicar pan e zoom em uma área do espaço do modelo. No exemplo à direita, clicar duas vezes fora das viewports de layout coloca você no espaço do papel, onde é possível aplicar pan e zoom a todo o layout. Este é o modo como você pode ampliar a área do bloco de legenda.

Nota: Em um layout, a vista exibida em uma viewport de layout pode ser bloqueada para evitar alterações não intencionais na escala e posição da vista.

Usar o cursor como uma lupa

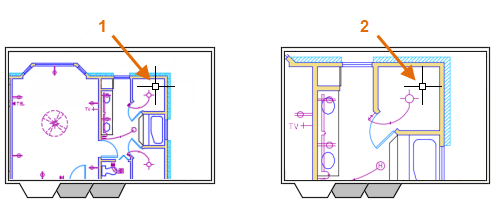

Ao aumentar o zoom, a localização do cursor determina a localização que permanece estacionária durante a operação de zoom. Em um caso normal, mova o cursor para a localização desejada e, em seguida, use a esfera do mouse para ampliar aplicando o zoom. Na ilustração a seguir, o cursor está posicionado perto do canto do deck na localização 1. Ao aplicar zoom com a roda do mouse, o cursor mantém a mesma localização em 2 relativa ao armário.

Opções comuns de zoom

Além disso, para efetuar o zoom com a esfera do mouse, as opções geralmente usadas do comando ZOOM incluem o seguinte:

• O ZOOM anterior restaura a vista anterior na área de desenho ou viewport.
• O ZOOM estendido exibe uma vista com a maior ampliação possível que inclui todos os objetos no desenho, incluindo objetos em camadas que estão temporariamente desativadas. A extensão não inclui objetos em camadas congeladas.

Aplicar pan e zoom utilizando um teclado sensível ao toque

Se você utilizar um teclado sensível ao toque, é possível utilizar gestos para efetuar pan e zoom.

• Aumentar o zoom. Deslize o polegar e o dedo indicador separadamente.
• Diminuir o zoom. Aperte o polegar e o dedo indicador ao mesmo tempo.
• Pan. Deslize com dois dedos na direção que deseja efetuar o pan na vista.

Cancele o modo de teclado sensível ao toque usando a opção Toque na faixa de opções que é exibida por padrão no painel Modo de seleção.
