Caixa de diálogo Parâmetros da Lista de peças

Utilize esta caixa de diálogo para personalizar os parâmetros padrão das listas de peças.

Revisão Exibe o nome e a revisão da norma que controla os parâmetros padrão das listas de peças.
Inserção
	Inserir ponto Especifica a localização do ponto base das listas de peças. Também controla onde aparece o título da lista de peças. Se o ponto de inserção estiver na parte inferior, o cabeçalho e o título aparecerão na parte inferior da lista de peças e as peças serão exibidas de baixo para cima. Da mesma forma, se o ponto de inserção estiver na parte superior, o cabeçalho e o título aparecerão na parte superior da lista de peças e as peças serão listadas de cima para baixo. Nota: Se você selecionar a opção identificada "Por NameOfStandard", o ponto de inserção será vinculado à configuração de Listar ponto anexado nas configurações principais da norma de desenho. Se os parâmetros principais forem alterados, o ponto de inserção é adaptado automaticamente a tal alteração.
Texto Controla os parâmetros de texto padrão para o cabeçalho de lista de peças e as linhas do corpo.
	Cabeçalho
		Estilo Define o estilo de texto que será utilizado para a linha de cabeçalho. Esta opção somente está disponível se a norma atual for uma norma personalizada.
		Controle Define o modo como o texto é ajustado a uma coluna, se seu comprimento ultrapassar a largura da coluna. A opção Ajuste compacta o texto para ajustar em uma linha. A opção Ajustar ajusta o texto na linha seguinte. A opção Nenhum permite que o texto seja estendido à coluna seguinte.
		Altura Define a altura de texto que será utilizada para a linha de cabeçalho. Se a norma atual for uma norma personalizada, é possível especificar uma altura de texto não padrão. Caso contrário, o AutoCAD Mechanical obriga-o a selecionar um valor da lista. Nota: Se você selecionar a altura de texto denominada "Por NameOfStandard", a altura de texto será vinculada à configuração de altura base das configurações principais da norma de desenho. Se as configurações principais forem alteradas, o tamanho do texto de cabeçalho será alterado de acordo.
		Cor Define a cor do texto que será utilizada para a linha de cabeçalho. Nota: Se você selecionar a cor denominada "Por NameOfStandard", a cor do texto será vinculada à configuração de cor de texto base das configurações principais da norma de desenho. Se as configurações principais forem alteradas, a cor do texto da linha de cabeçalho será alterada de acordo.
	Dados
		Estilo Define o estilo de texto que será utilizado para as linhas de dados. Esta opção somente está disponível se a norma atual for uma norma personalizada.
		Controle Define o modo como o texto é ajustado a uma coluna, se seu comprimento ultrapassar a largura da coluna. A opção Ajuste compacta o texto para ajustar em uma linha. A opção Ajustar ajusta o texto na linha seguinte. A opção Nenhum permite que o texto seja estendido à coluna seguinte.
		Altura Define a altura do texto que será utilizada para as linhas de dados. Se a norma atual for uma norma personalizada, é possível especificar uma altura de texto não padrão. Caso contrário, o AutoCAD Mechanical obriga-o a selecionar um valor da lista. Nota: Se você selecionar a altura de texto denominada "Por NameOfStandard", a altura de texto será vinculada à configuração de altura base das configurações principais da norma de desenho. Se as configurações principais forem alteradas, o tamanho do texto da linha de dados será alterado de acordo.
		Cor Define a cor de texto que será utilizada para as linhas de dados. Nota: Se você selecionar a cor denominada "Por NameOfStandard", a cor do texto será vinculada à configuração de cor de texto base das configurações principais da norma de desenho. Se as configurações principais forem alteradas, a cor do texto da linha de dados será alterada de acordo.
		Espaçamento Define a folga entre duas linhas de dados.
Margens internas
	Cabeçalho Define a quantidade de espaços em branco da linha de cabeçalho.
		Superior Define a distância desde a parte superior da linha até a parte superior do texto.
		Inferior Define a distância desde a parte inferior da linha até a parte inferior do texto.
		Esquerda Define a distância desde a borda esquerda de uma coluna até a borda esquerda do texto alinhado à esquerda.
		Direita Define a distância desde a borda direito de uma coluna até a borda direita do texto alinhado à direita.
	Dados Define a quantidade de espaços em branco das linhas de dados.
		Superior Define a distância desde a parte superior da linha até a parte superior do texto.
		Inferior Define a distância desde a parte inferior da linha até a parte inferior do texto.
		Esquerda Define a distância desde a borda esquerda de uma coluna até a borda esquerda do texto alinhado à esquerda.
		Direita Define a distância desde a borda direito de uma coluna até a borda direita do texto alinhado à direita.
Layout
	Inserir cabeçalho Controla se aparece uma linha de cabeçalho nas listas de peças. A linha de cabeçalho exibe os cabeçalhos de coluna das colunas das listas de peças.
		Inserir título Controla se as listas de peças têm uma barra de título. A barra de título exibe o nome da lista de peças.
		Exibir quadro do manipulador Controla se aparece o quadro do manipulador da lista de peças. O quadro de manipulador é um quadro que exibe a extensão real da lista de peças que, em determinadas condições, pode ser maior que a extensão visível da lista de peças.
		Negrito Define o estilo de linha das linhas de título, cabeçalho e por quantidade em negrito.
		Filtrar referências vazias Controla se os blocos de corpo (de uma lista de peças personalizada) devem ser ocultados se não contiverem dados. Esta opção somente está disponível se o estilo de lista de peças estiver definido em uma lista de peças personalizada.
		Avaliar arquivo DSK Define opções de agrupamento para lista de peças personalizadas usando um arquivo DSK. Os arquivos DSK são criados usando o editor de máscaras. Consulte a seção Ferramentas avançadas diversas para obter informações sobre o editor de máscaras.
Divisão de coluna Contém opções para configurar se será executada a divisão de coluna e, se sim, de que forma. A divisão de coluna faz referência à capacidade de ajuste de toda a lista de peças à medida que aumenta o número de linhas de dados.
	Ativar divisão de coluna Ativa a divisão de coluna.

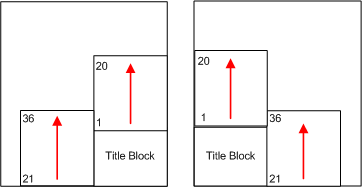

		Ajustar a bloco de legenda Ajusta a lista de peças ao bloco de legenda como na próxima figura. Deve ser especificado o bloco de legenda antes de inserir a lista de peças.

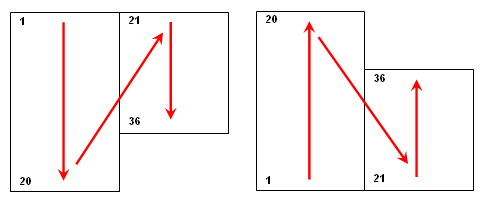

		Ajustar à esquerda Ajusta a lista de peças à esquerda como exibido a seguir.
		Ajustar à direita Ajusta a lista de peças à direita como exibido a seguir.
		Número de linhas Executa a divisão quando o número de linhas supera o número especificado na caixa adjacente.
		Número de seções Divide a lista de peças no número de seções especificado e distribui as entradas uniformemente.
Restaurar padrões Restaura todos os parâmetros nos valores padrão para a norma de desenho atual.
