O AutoCAD Mechanical fornece o comando AMRECTANG, que permite criar polilinhas fechadas de forma retangular.
O comando RECTANG também cria retângulos especificando dois cantos opostos. No entanto, em função do lugar de inserção do retângulo, pode não ser sempre prático especificar dois cantos opostos. Assim, o comando AMRECTANG fornece opções para definir retângulos usando pontos diferentes dos dois pontos de canto.
Imediatamente após executar o comando, se você pressionar a BARRA DE ESPAÇO, o ponto inicial altera-se. O cursor é alterado para exibir o ponto inicial atual.
| Cursor | Significado |
|---|---|
 |
Cria um retângulo que utiliza um canto como ponto inicial. |
 |
Cria um retângulo que utiliza o ponto central da base como ponto inicial. |
 |
Cria um retângulo que utiliza o ponto central da altura como ponto inicial. |
 |
Cria um retângulo que utiliza o centro do retângulo como ponto inicial. |
Após especificar o ponto inicial, é possível alterar a forma dos cantos (arredondamento ou chanfro). Também é possível controlar se são desenhadas linhas de centro com o retângulo ou não.

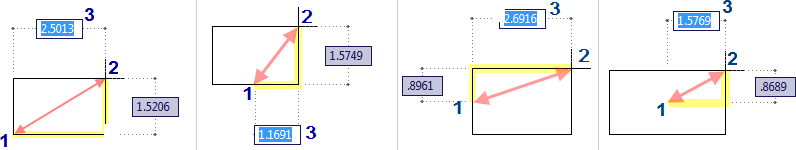

A seguir, você deve especificar o segundo ponto que define o retângulo. É possível clicar na área de desenho para especificar o segundo ponto. Se está ativada a entrada de cotas, é possível especificar o segundo ponto usando valores de cota nas dicas de ferramentas.
Também é possível definir o retângulo usando a área e um comprimento ou uma largura. Se as opções Chanfro ou Arredondamento estão ativas, o cálculo de área leva em conta o efeito dos chanfros ou dos arredondamentos nos cantos.
O AutoCAD Mechanical fornece outras opções para definir o ponto inicial e a extremidade. Para acessá-las, utilize as opções da linha de comando para que seja exibida a caixa de diálogo Retângulos.
