Para reutilizar geometria dentro das vistas de componente são utilizadas pastas ao invés de blocos do AutoCAD.
Consulte os exemplos a seguir para ver alguns dos usos comuns.
Uma pasta é parecida com um bloco, porque dispõe de uma definição capaz de criar múltiplas instâncias para sua reutilização. Como um bloco, a definição é armazenada na área não gráfica do desenho. Assim como nos blocos, qualquer alteração na definição da pasta é refletida em todas as instâncias da pasta.
No entanto, ainda que as pastas sejam muito similares aos blocos, existem algumas diferenças significativas. A primeira, e provavelmente a mais importante, é que o conteúdo de uma pasta pode ser editado sem necessidade de um modo de edição especial como REFEDIT. A segunda é que todas as instâncias de uma pasta são exibidas no navegador do mechanical. É possível clicar com o botão direito do mouse no ícone de pasta do navegador do mechanical e executar operações como ampliar a geometria ou aplicar melhoras de visibilidade.
Exemplo de como utilizar uma pasta

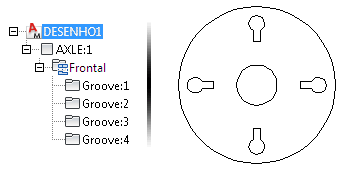

Neste exemplo, a pasta Groove:1 contém a ranhura superior e inclui matrizes para criar as demais. A modificação de uma ranhura será refletida em todos elas pois as pastas são associativas.
Neste exemplo, a pasta Profile:1 contém o perfil de engrenagem superior. Outra instância desta pasta é Profile:2, criada utilizando o espelho a partir de Profile:1 Alterar um perfil automaticamente atualiza o outro.
