Comando AMWELDSYM

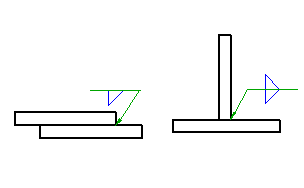

Cria um símbolo de solda e anexa-o com um objeto da área do desenho.

Pesquisa

Resumo

É possível selecionar símbolos gráficos para uma ampla variedade de soldas. A caixa de diálogo Símbolo de solda altera dinamicamente para exibir somente as exigências correspondentes ao tipo de solda selecionado.

Lista de prompts

Os seguintes prompts são exibidos.

Selecionar objeto para anexar
Anexa o símbolo a um objeto. Para posicionar o símbolo sem anexá-lo a nada, clique na posição que deseja posicionar a extremidade do condutor. Se você deseja posicionar o símbolo sem uma chamada de detalhe, clique na posição desejada para inserir o símbolo.
Ponto inicial
Especifica a posição da seta do condutor. Se você anexar um símbolo a arcos, círculos, elipses ou splines, o AutoCAD Mechanical automaticamente determinará o ponto inicial e não exibirá esse prompt.
Próximo ponto
Especifica a localização do próximo vértice da linha de chamada.
Nota:
  • Se você anexar um símbolo a arcos, círculos, elipses ou splines, o AutoCAD Mechanical forçará a chamada de detalhe a se tornar perpendicular ao objeto anexado. Para substituir essa restrição, clique na tecla Alternar modo ortogonal da chamada de detalhe do símbolo (SHIFT + F, por padrão) à medida que você mover o cursor.
  • Se você anexar o símbolo a uma linha, o AutoCAD Mechanical não aplicará essa restrição. Para tornar o segmento da chamada de detalhe perpendicular à linha anexada, mova o cursor para que a chamada de detalhe esteja quase perpendicular e rastreie ao longo do caminho de alinhamento exibido.
Símbolo
Posiciona o símbolo na localização clicada por último.
Biblioteca
Especifica que as configurações do símbolo sejam obtidas da biblioteca de símbolos.
  • Nome do símbolo - Especifica o nome do símbolo predefinido a ser obtido da biblioteca de símbolos.
  • ?: lista os nomes dos símbolos predefinidos que podem ser selecionados.
