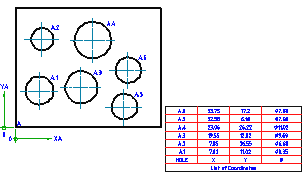

Cria cotas por coordenadas para furos em uma peça de trabalho, dimensiona o tamanho destes furos e gera um tabelas de furos para a peça de trabalho.
Pesquisa
Os atributos, a ordem e o incremento dos números de referência de coordenadas dependem do padrão selecionado como atual do desenho. No padrão ANSI, este comando cria uma tabelas de furos além de um diagrama.
Lista de prompts
Os seguintes prompts são exibidos.
- Ponto de inserção para origem
- Especifica a localização para a origem de coordenadas a serem usadas no diagrama de furos.
- Polar
- Utiliza coordenadas polares para especificar a localização dos furos.
- Cartesiana
- Utiliza coordenadas Cartesianas para especificar a localização dos furos.
- Ângulo de rotação
- Especifica a distância para rotacionar as coordenadas em relação ao UCS atual.
- Selecionar furos
- Especifica os furos, os círculos ou as arestas circulares para listar no diagrama de furos.
- bloco da legenda
- Restringe a seleção a furos nas referências de bloco.
- Selecionar referência de bloco: especifica a referência de bloco que contém os furos que serão incluídos no diagrama de furos.
- Selecionar objetos aninhados: especifica os furos, os círculos ou as arestas circulares para listar no diagrama de furos. Somente é possível selecionar objetos que pertençam à referência de bloco selecionada.
- Ponto
- Adiciona um ponto ao diagrama de furos como um furo de diâmetro desconhecido
- Ponto de inserção do diagrama de furos
- Especifica onde inserir o diagrama de furos.
- Caixa de diálogo
- Exibe a caixa de diálogo Diagrama de furos.
