Foram feitos vários aprimoramentos nos comandos AMCHAM2D e AMFILLET2D e, ao mesmo tempo, melhorando a maneira de editar as hachuras criadas pela família de comandos AMHATCH.
Edição de hachura
Clicar em hachuras criadas pelos comandos AMASSOHATCH, AMHATCH_135_11, AMHATCH_135_2, AMHATCH_135_4, AMHATCH_45_13, AMHATCH_45_2, AMHATCH_45_5 e AMHATCH_DBL exibe a guia da faixa de opções contextual do Editor de hachura. O painel Padrão agora contém o AutoCAD Mechanical padrões de hachura específicos, que não estavam disponíveis em versões anteriores.
Visualização do comando
Os comandos AMCHAM2D e AMFILLET2D agora exibem uma visualização da aparência do canto chanfrado ou arredondado. Depois que você selecionar o primeiro objeto para chanfro ou arredondamento, o objeto selecionado será realçado. Quando você move o cursor sobre o segundo objeto, ele é realçado e mostra uma visualização da aparência do canto se você selecionar esse objeto.

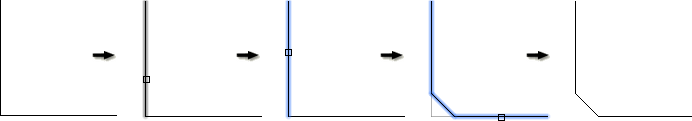

Exemplo 1: comando AMCHAM2D

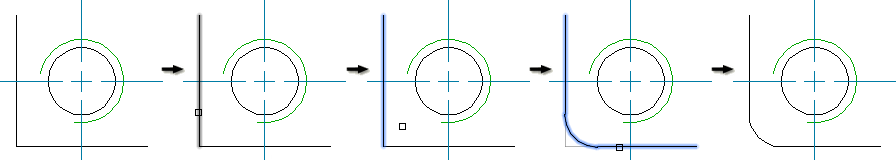

Exemplo 2: comando AMFILLET2D
Capacidade de selecionar com Shift ao selecionar o segundo objeto
Ambos AMCHAM2D e AMFILLET2D agora podem estender ou recortar objetos e uni-los sem chanfro ou arredondamento. Você obtém esse comportamento ao clicar com Shift em um objeto quando o comando solicitar que você selecione o segundo objeto. A linha de comando foi aprimorada para informar que há essa opção.
Painéis contextuais da faixa de opções
Agora você pode acessar as opções para criar chanfros e arredondamentos de um painel contextual da faixa de opções. O painel contextual da faixa de opções é exibido assim que inicia os comandos AMCHAM2D ou AMFILLET2D e se anexa à guia da faixa de opções atual. Se necessário, é possível definir as variáveis de sistema AMCHAM2DTAB e AMFILLET2DTAB como 0 para que a guia contextual da faixa de opções não seja mais exibida.
Como salvar em versões anteriores
Somente o fluxo de trabalho para criar chanfros e arredondamentos foi alterado. A maneira como eles são salvos não foi alterada. Portanto, os chanfros e arredondamentos criado pelas versões 2016 de AMCHAM2D e AMFILLET2D são idênticos aos chanfros e arredondamentos criados em versões anteriores. Nenhuma informação é perdida quando você salva desenhos em versões anteriores do AutoCAD Mechanical.
