Comando AMDIMARRANGE

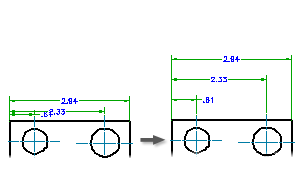

Reordena as cotas lineares e as cotas de ordenadas, e as coloca a uma distância apropriada do contorno externo de um objeto selecionado.

Pesquisa

Resumo

As cotas são dispostas em torno do contorno externo, em função dos parâmetros de SNAP de AMOPTIONS e da variável do sistema DIMDLI. Se você selecionou cotas em ambos eixos, você não necessita selecionar o contorno. O comando utiliza os pontos finais das linhas de extensão para determinar automaticamente o contorno.

Nota: Com AMDIMARRANGE, a cota não é substituída; somente sua posição é alterada.

Lista de prompts

Os seguintes prompts são exibidos.

Selecionar cotas e entidades de contorno
Especifica as cotas e o contorno para a operação de organização.
Selecionar ponto no contorno
Especifica um ponto na aresta em relação ao espaços do comando e organiza as cotas.
