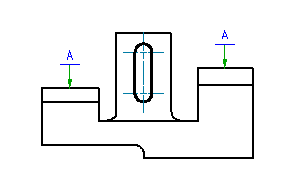

Cria um símbolo de identificação de operação e anexa-o com um objeto da área do desenho.
Pesquisa
Resumo
Você pode especificar até dois caracteres para identificar uma operação e também pode selecionar o tipo de Extremidade que será utilizado ao final do condutor.
Lista de prompts
Os seguintes prompts são exibidos.
- Selecionar objeto para anexar
- Anexa o símbolo a um objeto. Para posicionar o símbolo sem anexá-lo a nada, clique na posição que deseja posicionar a extremidade do condutor. Se você deseja posicionar o símbolo sem uma chamada de detalhe, clique na posição desejada para inserir o símbolo.
- Ponto inicial
- Especifica a posição da seta do condutor.
- Próximo ponto
- Especifica a localização do próximo vértice da chamada de detalhe. Nota: O AutoCAD Mechanical força o primeiro segmento da chamada de detalhe a ficar perpendicular ao objeto anexado e os segmentos da chamada de detalhe subsequentes a ficarem horizontais ou verticais. Para substituir essa restrição, clique na tecla Alternar modo ortogonal da chamada de detalhe do símbolo (SHIFT + F, por padrão) à medida que você mover o cursor.
- Símbolo
- Posiciona o símbolo na localização clicada por último.
