Utilize esta caixa de diálogo para especificar as entradas do bloco da legenda, formato de papel e fator de escala de desenhos para a norma atual.
|
Revisão Exibe a revisão mais recente da norma que este símbolo cumpre. |
|
|
Formato de papel padrão |
|
|
Lista suspensa Define a borda do desenho padrão para o desenho atual. |
|
|
Exibe a caixa de diálogo Selecionar arquivo, na qual é possível adicionar um arquivo de desenho (que contenha uma borda do desenho) à lista suspensa e defini-lo como borda do desenho padrão. |
|
|
Bloco de legenda padrão |
|
|
Lista suspensa Define o bloco de rótulo padrão para o desenho atual. |
|
|
Exibe a caixa de diálogo Selecionar arquivo, na qual é possível adicionar um arquivo de desenho (que contenha um bloco de legenda) à lista suspensa e defini-lo como borda do desenho padrão. |
|
|
Botão Blocos de legenda de extensão Exibe a caixa de diálogo Blocos de legenda de extensão, que permite adicionar ao desenho até duas extensões de bloco de legenda adicionais. Nota: Esta opção somente está disponível para o padrão GOST.
|
|
|

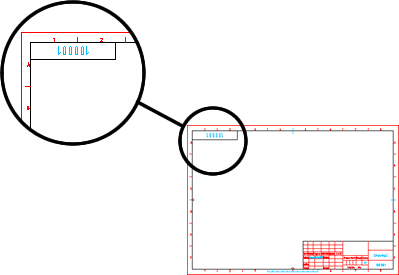

Reverter número de peça Exibe uma caixa de diálogo para que possa ser inserido o número de peça diagonalmente oposto ao bloco de legenda.  Nota: Esta opção somente está disponível se a norma de desenho atual estiver definida em GB.
|
|
|
Lista de revisão padrão Nota: As listas de revisão não estão disponíveis na norma GOST.
|
|
|
Primeira lista suspensa Permite selecionar o primeiro bloco de lista de revisão padrão para o desenho atual. |
|
|
Exibe a caixa de diálogo Selecionar arquivo, onde é possível adicionar um arquivo de desenho (que contenha um bloco de revisão) à lista suspensa e defini-lo como lista de revisão padrão. |
|
|
Segunda lista suspensa Seleciona o ponto base para o bloco de revisão. |
|
|
Parâmetros de alteração de escala |
|
|
Objetos a reescalar Indica se os objetos de desenho devem ser selecionados automática ou manualmente. |
|
|
Ler um arquivo externo Define o nome do arquivo de importação de norma (arquivo .tit) padrão que é utilizado com o botão Importar da caixa de diálogo Borda do desenho com bloco de legenda, que aparece ao executar o comando AMTITLE. |
|
|
Caminho Exibe o nome da pasta que contém o arquivo .tit padrão. |
|
|
Arquivo Exibe o nome do arquivo .tit padrão. |
|
|
Procurar Exibe a caixa de diálogo Selecionar arquivo, que permite selecionar o arquivo .tit. |
|
|
Caixa de seleção Visualizar diálogo de bloco de legenda depois de importar Faz com que o comando AMTITLE exiba os dados do arquivo .tit selecionado, o que permite aceitar ou recusar os parâmetros ao inserir bordas do desenho. |
|
|
Vistas criadas a partir de Define o comando AMTITLE para que crie seis vistas, que podem ser acessadas usando o comando VISTA do AutoCAD, dentro da borda de desenho. |
|
|
Não criar vistas Não cria as vistas. |
|
|
Limites Cria vistas definidas pelos pontos exteriores do marco. |
|
|
Área de desenho Cria vistas definidas pela área máxima de desenho dentro do marco. |
|
|
Definir limites |
|
|
Não definir limites Conserva os limites fixados. |
|
|
Limites nos cantos Define um limite de tamanho para a nova área da borda. |
|
|
Limites ao máximo Ajusta os limites ao máximo, se o espaço do marco ultrapassar o limite de espaço predefinido. |
|
|
Restaurar padrões Restaura todos os parâmetros a seus valores padrão. |
|
