comando AMBALLOON

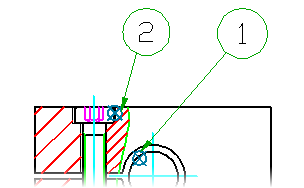

Cria e coloca balões na área do desenho.

Pesquisa

Resumo

É possível selecionar as peças que deseja adicionar a um balão ou criar, automaticamente, balões para todas as peças que não o tenham. Também é possível alterar a numeração e a organização dos balões existentes na área do desenho.

Lista de prompts

Os seguintes prompts são exibidos.

Auto

Cria balões para as referências de peça. Esta opção somente permite selecionar as referências da peça que ainda não têm balões. Se você somente seleciona uma referência da peça, o AutoCAD Mechanical passa, automaticamente, à opção de linha de comando "Um".

Se não está ativada a estrutura mechanical, as chamadas de detalhe dos balões começam no centro das referências de peça. Se a estrutura mechanical está ativada, as chamadas de detalhe dos balões começam nas arestas da peça ou a montagem, no ponto inicial do condutor do balão, na visualização.

Selecione balão de referência

Especifica os balões de referência a serem reordenados. Para concluir a seleção, pressione Enter.

Selecionar ponto

Posiciona os balões de referência de acordo com a visualização mostrada no cursor. Pressione a barra de espaço para alternar a visualização entre alinhamento horizontal e vertical. Clique na área do desenho para colocar os balões de referência.

Ângulo

Posiciona os balões de referência selecionados ao longo de uma linha reta que não é nem horizontal nem vertical.

• Primeiro ponto: especifica o primeiro ponto que define a direção.
• Segundo ponto: especifica o segundo ponto que define a direção.

Versão autônoma

Posiciona o balão de referência sem uma linha de chamada, na peça. Se você utiliza referências de peça, os balões são colocados nosícones. Se você utiliza estrutura mechanical, os balões são colocados na aresta da peça ou da montagem, no ponto inicial do condutor, na visualização da área do desenho.

Horizontal

Posiciona os balões de referência ao longo de uma linha reta horizontal.

Vertical

Posiciona os balões de referência ao longo de uma linha reta vertical.

Ao redor

Insere balões de referência ao longo dos lados de uma área retangular.

• Especificar o primeiro canto: especifica um canto da área retangular.
• Especificar outro canto: especifica o canto diagonalmente oposto da área retangular. Se a área retangular especificada não for suficientemente grande para conter todos os balões de referência, o comando automaticamente aumentará a área retangular.

AutoTudo

Cria balões para todas as referências da peça selecionadas, inclusive as que já contam com balões anexados. Se você somente seleciona uma referência da peça, o AutoCAD Mechanical passa, automaticamente, à opção de linha de comando "Um".

Se não está ativada a estrutura mechanical, as chamadas de detalhe dos balões começam no centro das referências de peça. Se a estrutura mechanical está ativada, as chamadas de detalhe dos balões começam nas arestas da peça ou a montagem, no ponto inicial do condutor do balão, na visualização.

Selecionar objeto

Especifica as referências da peça para criar balões de referência.

Definir lista de materiais

Especifica a lista de materiais que será definida como lista de materiais atual.

Para selecionar ou criar a lista de materiais principal, insira M. Para selecionar ou criar uma lista de materiais de borda, clique na borda correspondente no espaço do modelo. Para ver uma relação das listas de materiais existentes, insira ?. Para criar ou definir o banco de dados atual como um dos bancos de dados de lista de materiais relacionados, insira o nome da lista de materiais e pressione Enter.

Agrupar

Cria um agrupamento de balões de referência em uma única chamada de detalhe.

Selecionar referência de peça ou balão de referência

Especifica as referências de peça ou os componentes da estrutura mecânica para os quais criar um balão de referência agrupado, ou especifica que balões de referência existentes podem ser convertidos em balões de referência agrupados. Pressione ENTER para passar para o prompt seguinte.

Selecione balão de referência

Especifica em que chamada de detalhe os balões de referência devem ser agrupados.

• Selecionar orientação - Seleciona a orientação do balão de referência agrupado. Selecionar um ponto para decidir entre orientação vertical ou horizontal.

Nova

Agrupa os balões de referência em uma nova chamada de detalhe.

• Ponto inicial: especifica o ponto inicial da linha de chamada do balão (de referência).
• Próximo ponto: especifica os pontos da dobra que definem os segmentos da linha de chamada. Pressione ENTER para inserir o balão de referência na posição em que você clicou mais recentemente.
• Selecionar orientação - Seleciona a orientação do balão de referência agrupado. Selecionar um ponto para decidir entre orientação vertical ou horizontal.

Inserção de seta

Adiciona um deslocamento no ponto inicial do condutor de balão para que eles não comecem na aresta da peça. Esta opção somente é aplicada se são criados balões para os componentes de estrutura mechanical.

Manual

Cria uma referência de peça com um balão. Esta opção altera obrigatoriamente a lista de materiais atual à lista de materiais de borda onde está posicionada a peça de referência. Se deseja que o balão tenha por base a lista de materiais principal, remova o balão, estabeleça a lista de materiais atual em Principal e recrie o balão da peça.

Ponto

Insere uma referência de peça no ponto especificado e exibe a caixa de diálogo Referência de peça. Se você coloca a referência de peça em um objeto, ela se anexa ao objeto.

• Ponto inicial: especifica o ponto inicial da linha de chamada do balão (de referência).
• Próximo ponto: especifica os pontos da dobra que definem os segmentos da linha de chamada. Pressione ENTER para inserir o balão (de referência) na área de desenho.

bloco da legenda

Cria uma referência da peça para um bloco de referência. Se o bloco da legenda inclui um atributo com o mesmo nome que uma propriedade de componente, a referência da peça importa automaticamente o valor nesta.

Copiar

Cria uma cópia completa de uma referência de peça, inclusive seus dados. A referência da peça recém criada passa a ser um item novo da lista de materiais.

• Selecionar referências de peça -Especifica a referência da peça a ser copiada.

Referência

Cria uma referência de peça que marca um objeto como outra instância de uma peça que já foi etiquetada como uma referência de peça. Na lista de materiais, a nova referência de peça incrementa a quantidade da referência da peça original ao invés de adicionar outra linha.

• Selecionar referências de peça - Especifica a referência de peça da qual você deseja adicionar outra instância.

Um

Coloca um único balão na área do desenho. Diferente das opções Auto e autoTudo, você deve especificar manualmente o ponto inicial do condutor do balão.

Renumerar

Renumerar os balões e altera os números dos itens das peças selecionadas na lista de materiais atual.

Número do item inicial

Especifica o número para o primeiro balão de referência selecionado.

Incremento

Especifica o valor do incremento para os próximos balões de referência selecionados.

Balão de referência

Especifica os balões a serem renumerados na ordem. Para concluir a seleção, pressione Enter.

Reordenar

Alinha os balões de referência em sentido horizontal, vertical, em uma direção especificada ou ao longo de um dos lados da área retangular especificada. Também é possível converter os balões de referência em independentes (balões sem linhas de chamada).

Selecione balão de referência

Especifica os balões de referência a serem reordenados. Para concluir a seleção, pressione Enter.

Selecionar ponto

Posiciona os balões de referência de acordo com a visualização mostrada no cursor. Pressione a barra de espaço para alternar a visualização entre alinhamento horizontal e vertical. Clique na área do desenho para colocar os balões de referência.

Ângulo

Posiciona os balões de referência selecionados ao longo de uma linha reta que não é nem horizontal nem vertical.

• Primeiro ponto: especifica o primeiro ponto que define a direção.
• Segundo ponto: especifica o segundo ponto que define a direção.

Versão autônoma

Posiciona o balão de referência sem uma linha de chamada, na peça. Se você utiliza referências de peça, os balões são colocados nosícones. Se você utiliza estrutura mechanical, os balões são colocados na aresta da peça ou da montagem, no ponto inicial do condutor, na visualização da área do desenho.

Horizontal

Posiciona os balões de referência ao longo de uma linha reta horizontal.

Vertical

Posiciona os balões de referência ao longo de uma linha reta vertical.

Ao redor

Insere balões de referência ao longo dos lados de uma área retangular.

• Especificar o primeiro canto: especifica um canto da área retangular.
• Especificar outro canto: especifica o canto diagonalmente oposto da área retangular. Se a área retangular especificada não for suficientemente grande para conter todos os balões de referência, o comando automaticamente aumentará a área retangular.

Vista de anotação

Cria balões para as peças e as montagens de uma vista de anotação. Quando você cria balões de referência paras as vistas de anotação em balões, o AutoCAD Mechanical seleciona automaticamente a lista de materiais da montagem correta, bem como todos os componentes para serem incluídos nos balões de referência.
