Sobre Símbolos de identificação de referência

Um símbolo de identificação de referência identifica uma característica de um símbolo de tolerância geométrica.

Além do identificador de referência (1 na ilustração), o AutoCAD Mechanical suporta notas de referências (2 na ilustração) e notas de rosca (3 na ilustração) em normas que as permitem. Normalmente, uma nota de referência contém uma série de destinos de referência, separados por vírgulas (","). As notas de rosca são tipicamente colocadas em símbolos anexados às engrenagens ou roscas de parafuso. Elas especificam qual diâmetro deve ser utilizado como referência. Por exemplo, na ilustração acima, a nota de rosca especifica que o diâmetro primitivo é a referência.

Nota: Nem todas as normas permitem notas de rosca e notas de referência. Consulte a tabela na seção Normas de desenho compatíveis para obter detalhes.

Linhas de chamada ortogonais

Quando a chamada de detalhe de símbolo é anexada a um objeto, o AutoCAD Mechanical força que o primeiro segmento seja perpendicular ao objeto anexado. O segmento da chamada de detalhe posterior é forçado para que seja horizontal ou vertical.

Linhas de extensão da superfície

Se você move o ponto inicial da chamada de detalhe para além do final de uma linha ou um arco, o AutoCAD Mechanical desenha automaticamente as linhas de extensão. Os valores padrão para o comprimento do prolongamento e o deslocamento a partir do final da chamada de detalhe são determinados pelas variáveis de sistema DIMEXE e DIMEXO, respectivamente. O AutoCAD Mechanical não cria linhas de extensão para splines.

Linhas de chamada de indicação da superfície

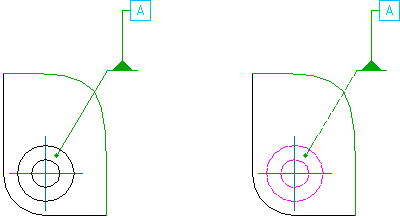

O AutoCAD Mechanical fornece as opções da linha de comando para criar linhas de chamada indicativa da superfície. Isso permite que as linhas de chamada de símbolos apontem para uma superfície em vez de uma aresta. Com as linhas de chamada de indicação da superfície, é possível indicar a referência usando uma vista superior em vez de uma vista lateral. Quando a referência estiver no lado extremo de um componente, é possível especificar opções para que o tipo de linha seja alterado para um estilo tracejado.

Nota: Nem todas as normas permitem linhas de chamada de indicação da superfície. Consulte a tabela na seção Normas de desenho compatíveis para obter detalhes.

Anexar a anotações

O AutoCAD Mechanical fornece opções para anexar e alinhar símbolos de identificação de referência para anotações, como é mostrado na imagem acima.

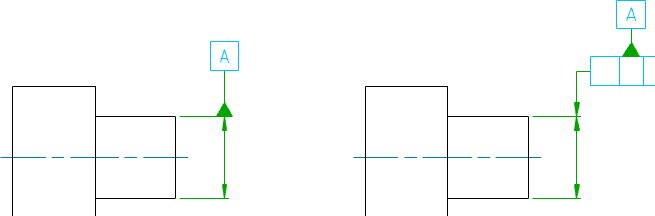

Apesar de não ser aceito diretamente, é possível anexar um símbolo de identificação de referência a uma cota como mostrado na imagem acima. Quando o ponto inicial do símbolo é colocado na cota, as setas da cota e a chamada de detalhe são sobrepostas. A aparência exibida na imagem é obtida alterando a ponta de seta da cota para “nenhum”.

Nota: Se você altera a distância entre a linha de cota e o objeto anexado, o símbolo não é alinhado com a linha de cota automaticamente.

Normas de desenho compatíveis

Norma/Revisão Linhas de chamada ortogonais Linhas de extensão da superfície Linhas de indicação da superfície Notas de referência Notas de rosca
ANSI ASME Y14.5 M - 1994 Sim Sim
ASME Y14.5M - 1982 Sim Sim
BSI EN ISO 1101:2013, BSI EN ISO 5459:2011 Sim Sim
BS 308 Parte 3 - 1990 Sim Sim
CSN EN ISO 1101:2013 Sim Sim
CSN 01 3138 - 1994 Sim Sim
DIN ISO 1101:2008 DIN EN ISO 5459:2011 Sim Sim Sim Sim Sim
DIN ISO 1101:2008 DIN EN ISO 5459:2008 Sim Sim Sim Sim Sim
DIN ISO 1101:1983 DIN EN ISO 5459:1982 Sim Sim
GB/T 1182 - 2008 Sim Sim Sim
GB/T 1182 -1996 Sim Sim Sim   Sim
GOST 2.308-79 Sim Sim
ISO 1101:2012(E) ISO 5459:1981 Sim Sim Sim Sim Sim
ISO 1101:2004 ISO 5459:1981 Sim Sim Sim Sim Sim
ISO 1101:1983 ISO 5459:1981 Sim Sim
JIS B 0021 (1998) Sim Sim Sim
JIS B 0021:1984 JIS B 0022:1984 Sim Sim     Sim
