Desenha soldas em ângulo e em linha contínua nas elipses, círculos, arcos, linhas e polilinhas.
Pesquisa
Resumo

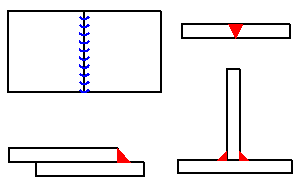

É possível desenhar soldas em concordância e soldas de topo em V-simples, nas vistas frontal e lateral. É possível inserir a largura da solda de costura ou defini-la utilizando o dispositivo assinalador.
Lista de prompts
Os seguintes prompts são exibidos.
- Largura do suporte
- Especifica a largura da junção.
- Selecione linha, círculo, arco ou elipse
- Especifica a conicidade ou inclinação à qual o símbolo será anexado.
- Ponto inicial
- Especifica o ponto inicial da junção.
- Ponto final
- Especifica o ponto final da junção.
- Lado correto
- Especifica se soldas em ângulo são colocadas no lado correto da junção. Se você selecionar Não, o programa move as soldas para o outro lado.
- Ângulo
- Especifica o ângulo da solda.
