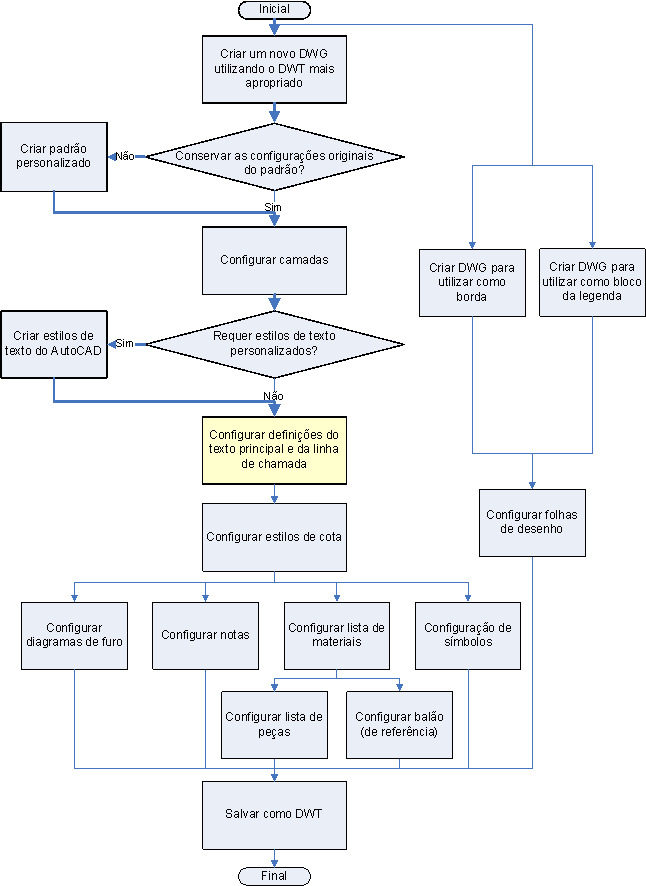

Onde estou no diagrama de fluxo?
Estilo de texto e altura
Como todos os desenhos existentes utilizam a fonte TrueType “ISOCPEUR”, o AutoCAD Mechanical deve empregar a mesma fonte para todos os tipos de anotação.
A altura e a cor de cada tipo de anotação devem coincidir com as dos desenhos existentes. Na tabela seguinte é indicada a altura e a cor do texto do tipo de anotação junto com a descrição utilizada no AutoCAD Mechanical.
|
Tipo de anotação |
Altura do texto |
Cor do texto |
descrição do AutoCAD Mechanical |
|---|---|---|---|
|
Valor da cota |
3.5 mm |
Amarelo (2) |
Texto médio |
|
Tolerância da cota |
2.5 mm |
Vermelho (1) |
Texto pequeno |
|
Texto da nota |
3.5 mm |
Amarelo (2) |
Texto médio |
|
Texto do balão de referência |
5.0 mm |
Branco (7) |
Texto longo |
|
Texto de listas de peças |
3.5 mm |
Amarelo (2) |
Texto médio |
