As ferramentas de layout do lote suportam diferentes métodos de decoração de lotes. Além disso, para a área e parâmetros de fachada, é possível especificar restrições de deslocamentos mínimos da fachada ou o uso de largura mínima e restrições de profundidade. As seções a seguir descrevem esses métodos. Experimente com estes métodos para ver o que funciona melhor para as necessidades do seu projeto.
Layout de Lote por Frente Mínima em um Deslocamento
Agora é possível usar fachada mínima opcional na opção de deslocamento opção quando criar lotes.
Layout de Lote usando frente mínima em um Deslocamento
- Clique na
. para abrir as ferramentas de layout automático do terreno. - Inserir valores para Área Mínima, Frente Mínima, e Deslocamento da divisa frontal - Afastamento da divisa frontal.
- Defina Usar frente mínima no deslocamento para Sim.
- Selecione uma ferramenta de criação.
- Na caixa de diálogo Criar lotes - Layout, selecione o terreno, estilo, camadas e estilos de legenda desejados. Clique em OK.
- Selecione a área de lote seleção de legenda do lote que você deseja subdividir. Ou é possível escolher um ponto no lote.
- Selecione os pontos de início e fim da linha de fachada. Conforme você for desenhando ao longo da fachada, uma linha de visualização é exibida.

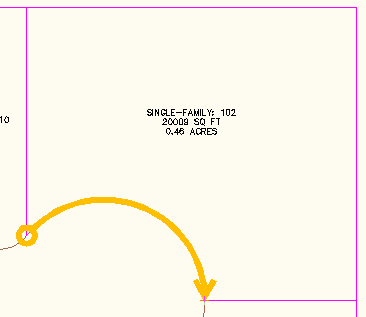

Figura 7: Linha de visualização testada
- Dependendo da ferramenta selecionada (linha lateral, linha móvel e etc.), forneça as informações solicitadas no prompt do comando.
- Gráfico de visualização prévia exibe se a solução proposta é correta. A linha tracejada verde representa o deslocamento da fachada, como mostrado na Imagem 8. Aceite a solução resultante ou insira Não para finalizar o comando para que você possa ajustar os parâmetros de tamanho.

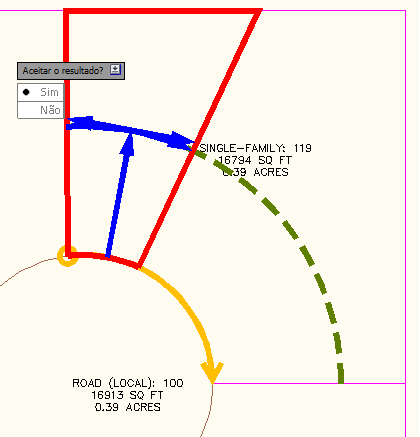

Figura 8: Visualização de solução proposta e a linha de deslocamento da fachada

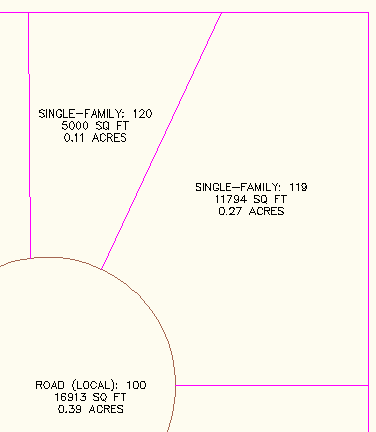

Figura 9: O novo lote é criado
Layout de lote por Profundidade Mínima e Largura Mínima
Agora é possível definir um lote especificando uma área mínima, uma fachada mínima, uma profundidade mínima, e a Largura mínima na profundidade mínima.
Para layout de lotes com largura mínima e profundidade mínima
- Clique na .para abrir as ferramentas de layout automático do terreno.
- Inserir valores de Área Mínima, Frente Mínima, Deslocamento Da Divisa Frontal - Afastamento Da Divisa Frontal, Largura Mínima, Profundidade Mínima, e Profundidade Máxima.
- Defina Usar Profundidade Máxima para Sim.
- Selecione uma ferramenta de criação.
- Na caixa de diálogo Criar lotes - Layout, selecione o terreno, estilo, camadas e estilos de legenda desejados. Clique em OK.
- Selecione um ponto dentro do lote que você deseja subdividir.
- Selecione os pontos de início e fim da linha de fachada. Conforme você for desenhando ao longo da fachada, uma linha temporária é exibida.
- Dependendo da ferramenta selecionada (linha lateral, linha móvel e etc.), forneça as informações solicitadas no prompt do comando.
- Gráfico de visualização exibe se a solução proposta é correta como mostrado na imagem 10. Aceite a solução resultante ou insira Não para finalizar o comando para que você possa ajustar os parâmetros de tamanho. A Figura 10 exibe o gráfico de visualização com o modo automático ativado.

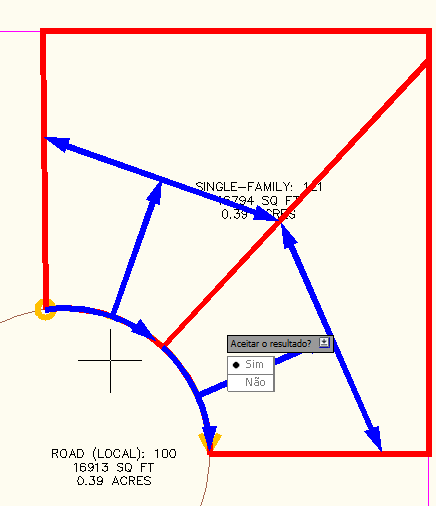

Figura 10: Solução proposta usando critérios de profundidade máxima
Se você aceitar a solução proposta, os novos lotes são criados como mostrado na imagem 11.

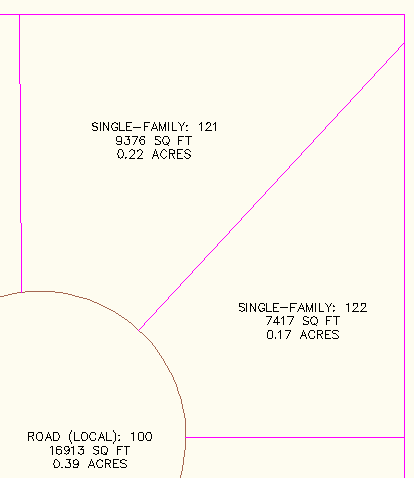

Figura 11: Os novos lotes criados
Marissa Jenkinson, uma engenheira de vendas para aplicativos de CADD Microsystems, Inc. (http://www.caddmicro.com) com base em Alexandria, Virginia, E.U.A. , tem conteúdo enviado para esta seção de criação de seção, bem como para o lote editando informações de melhor prática.
