Você pode criar uma expressão personalizada para fluxo em uma tubulação circular completa.
Para criar a expressão
- No Toolspace, na Guia Configurações, expanda a coleção de estilos de legenda de tubulação.
- Clique com o botão direito do mouse em Expressões e clique em Novo.
- Na caixa de diálogo Nova expressão, insira o nome como FLUXO.
- Insira a seguinte expressão:
1.49*pi*((({Start Crown Elevation}-{Start Invert Elevation})/2)^2)*(1/0.013)*((({Start Crown Elevation}-{Start Invert Elevation})/4)^(0.6667))*(SQRT({Pipe Slope}))
- Clique em OK.

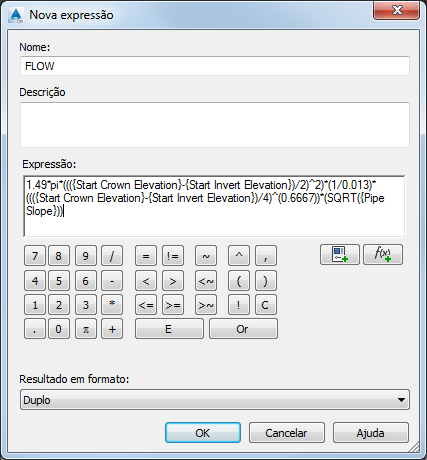

Figura 11: Expressão de capacidade de fluxo
O termo ((Start Crown Elevation – Start Invert Elevation)/2) foi substituído por Pipe Radius. O uso do Raio da tubulação, que é um componente nomeado da tubulação, não funciona corretamente neste caso. De forma similar, não utilize o componente {Diâmetro interno da tubulação}.
Esta expressão assume um valor de Manning “n” de 0.013, que é o padrão para a tubulação de concreto. Na verdade, tubulações têm um componente nomeado para o valor de Manning “n”, que pode ser definido. No entanto, a adição deste componente para a expressão produz um resultados indesejados, assim, não se deve utilizá-lo para este procedimento.
Criar estilo de fluxo de fluxo
A próxima etapa é para criar um estilo de legenda de tubulação para planta e perfil que exibe este valor para fluxo. A Figura 12 mostra um exemplo deste estilo de legenda com todas as configurações hidráulicas pertinentes:

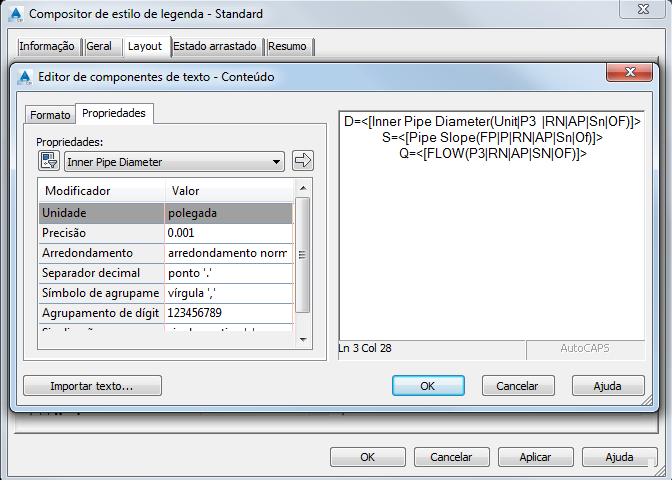

Figura 12: Use o editor de componente do texto para exibir a capacidade de fluxo (Q)
Exibir a capacidade de fluxo para fins de projeto. Quando desejar prosseguir com seus planos de construção, atribua um estilo mais adequado para desenhos de produção. Como as tubulações são criadas e legendadas, o estilo de legenda FLUXO DO PROJETO irá exibir a capacidade de fluxo (Q) da tubulação.

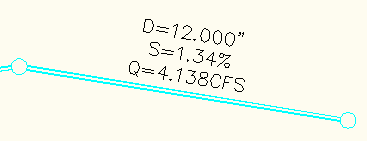

Figura 13: Legenda de capacidade de fluxo
A legenda de capacidade de fluxo de capacidade é especialmente eficaz em gráficos do perfil longitudinal onde é possível ajustar as alças da geratriz inferior de cada tubulação até que a capacidade de tubulação desejada seja alcançada. Será necessário seguir cada iteração do aumento ou redução da geratriz inferior com o comando REGEN para regenerar o desenho.
Você pode criar tabelas de tubulações e estruturas no AutoCAD Civil 3D. Agora, com a expressão adicionada para fluxo, é possível adicionar facilmente a capacidade de uma tubulação em uma tabela.
Estas expressões demonstram a importância de explorar por completo a capacidade de expressões matemáticas com o AutoCAD Civil 3D. Criar algumas suposições, é fácil perceber que qualquer usuário com uma simples compreensão da equação de Manning pode criar uma expressão para a capacidade de fluxo e comparar aquele valor com o fluxo esperado calculado pelo projeto de drenagem. A seguir, o usuário pode usar esta comparação para ajudar a definir o diâmetro e a inclinação de uma tubulação.
