BasicSideWalk

Essa submontagem é usada para inserir vínculos que definem uma calçada de concreto com avenidas opcionais.

Essa submontagem faz parte de um grupo de introdução de submontagens usadas para a modelagem simples de rodovia e para fins de treinamento e o tutorial.

Anexação

O ponto de fixação é a borda interna do buffer interno.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

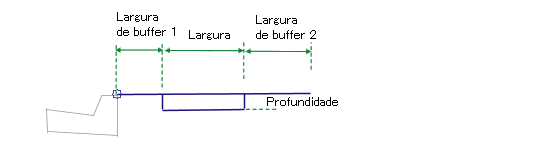

Parâmetro	Descrição	Tipo	Padrão
Lado	Indica a direção para qual lado a submontagem é inserida	Esquerdo/Direito	Direita
Largura	Largura da calçada de concreto	Numérico, positivo	1,8 m 6,0 pés
Profundidade	Profundidade da calçada de concreto	Numérico, positivo	0,1 m 0,333 pés
Largura do buffer 1	Largura da zona do buffer interno	Numérico, positivo	0 pés, m
Largura do buffer 2	Largura da zona do buffer externo	Numérico, positivo	0 pés, m

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D

Parâmetros alvo: nenhum.

Parâmetros de saída

Nenhum.

Comportamento

Os vínculos para a zona de buffer interno, calçada e zona de buffer externo são inseridos em direção ao exterior a partir do ponto de conexão com uma inclinação horizontal. As zonas de buffer podem ser omitidas ao definir sua larguras para zero.

Operação do modo de layout

No modo de layout, esta submontagem desenha a zona de buffer e calçada conforme especificado pelos parâmetros de entrada.

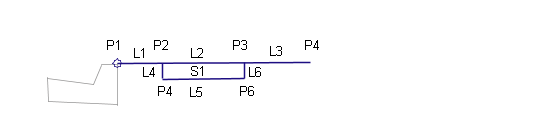

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Códigos	Descrição
P2	Sidewalk_In	Margem interna da calçada na declividade final
P3	Sidewalk_Out	Margem externa da calçada na declividade final
L1	Topo Referência
L2	Topo Calçada	Vínculos superiores da estrutura da calçada
L3	Topo Referência
L4 - L6	Calçada Referência
S1	Calçada	Área de concreto da calçada
