BasicCurb

Essa submontagem cria um meio-fio simples nas bordas da rodovia. Ela pode ser anexada a qualquer bordo externo do pavimento ou à borda de um canteiro central na parte interna.

Essa submontagem faz parte de um grupo de submontagens de Introdução usada para modelagem de rodovia simples e para fins de treinamento e tutorial.

Anexação

O ponto de fixação está na face frontal do meio-fio para o Caso 1, e na face posterior do meio-fio para o Caso 2.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerda/Direita	Direita
Largura	Largura do meio-fio	Numérico, positivo	0,225 m 0,75 pés
Profundidade	Profundidade do meio-fio	Numérico, positivo	0,45 m 1,5 pés
Ponto de anexação	Especifica o ponto de fixação do meio-fio como Face frontal ou Face traseira	Booleano	Face frontal
Profundidade abaixo	Profundidade do meio-fio abaixo dentro do ponto de fixação	Numérico, positivo	0,3 m 1,0 pés
Altura traseira	Altura exposta da face traseira do meio-fio	Numérico, positivo	0,0 m 0,0 pés
Deflexão de face do meio-fio	Deflexão especificada da face frontal do meio-fio. Especifique zero grau para a face vertical.	Angular	0 grau
Aplicar deflexão à parte superior do meio-fio	Ajusta a parte superior do meio-fio perpendicular à face frontal do meio-fio.	Booleano: sim/não	Sim

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D

Parâmetros alvo: nenhum.

Parâmetros de saída

Nenhum.

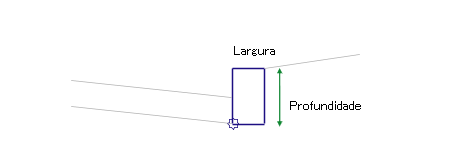

Comportamento

A submontagem desenvolve o formato retangular para um meio-fio simples, com o ponto de fixação na parte inferior do bordo interior do meio-fio.

Operação do modo de layout

No modo de layout, essa submontagem desenha a forma do meio-fio conforme especificada pelos parâmetros de entrada.

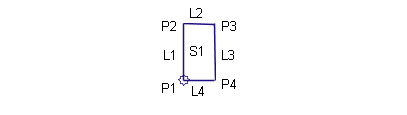

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Códigos	Descrição
P1	BottomCurb	Parte inferior interna do meio-fio
P2	TopCurb	Parte superior interna do meio-fio
P3	BackCurb	Parte superior externa do meio-fio
Todos os vínculos	Meio-fio
S1	Meio-fio
