Essa submontagem cria um acostamento simples pavimentado com acabamento de declividade e sub-base.
Anexação
O ponto de anexo é a margem interior da pista na superfície de acostamento de declividade concluída.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica em qual lado a submontagem deve ser colocada. |
Esquerdo/Direito |
Direita |
|
Largura |
Largura do acostamento |
Numérico, positivo |
0,9 m 3 pés |
|
Profundidade |
Profundidade da declividade final de sub-base |
Numérico, positivo |
0,2 m 0,67 pés |
|
%Inclinação |
% de inclinação do acostamento |
Numérico |
-4% |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D
Parâmetros alvo: nenhum.
Parâmetros de saída
Nenhum.
Comportamento
Os vínculos de acostamentos são inseridos para fora do ponto de anexação na largura especificada, inclinação, e profundidade.
Operação do modo de layout
No modo de layout, esta submontagem desenha a faixa utilizando os parâmetros de entrada.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Códigos |
Descrição |
|---|---|---|
|
P2 |
EPS |
Margem do acostamento pavimentado na declividade final |
|
P4 |
EPS_Sub |
Margem do acostamento pavimentado em sub-base |
|
L1 |
Topo, Pavimento |
Declividade final pavimentada |
|
L3 |
Referência, Sub-base |
Sub-base |
|
S1 |
Pave1 |

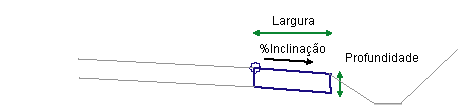

Diagrama de codificação
