BasicCurbAndGutter

Esta submontagem cria uma estrutura simples de meio-fio e sarjeta nos bordos internos ou externos da rodovia.

Essa submontagem faz parte de um grupo de submontagens de Introdução usada para modelagem de rodovia simples e para fins de treinamento e tutorial.

Anexação

O ponto de anexação está no ponto do flange da sarjeta ou traseira do meio-fio.

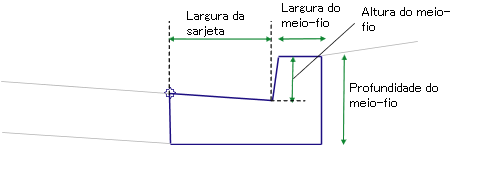

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica em qual lado a submontagem deve ser colocada.	Esquerdo/Direito	Direita
Ponto de inserção	Especifica o ponto de inserção de meio fio e sarjeta como bordo de sarjeta ou traseira de meio-fio	Booleano	Bordo da sarjeta
Largura da sarjeta	Largura desde o flange da sarjeta até a linha de fluxo	Numérico, positivo	0,45 m 1,5 pés
% de inclinação da sarjeta	% de inclinação da sarjeta	Numérico	-6%
Altura do meio-fio	Altura desde a linha de fluxo até a parte mais alta do meio-fio	Numérico, positivo	0,225 m 0,75 pés
Largura do meio-fio	Largura da parte mais alta do meio-fio	Numérico, positivo	0,15 m 0,5 pés
Profundidade do meio-fio	Profundidade desde a parte mais alta do meio-fio até a parte mais baixa do meio-fio no ponto de traseira do meio-fio	Numérico, positivo	0,45 m 1,5 pés

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D

Parâmetros alvo: nenhum.

Parâmetros de saída

Nenhum.

Comportamento

A submontagem cria o formato para um meio-fio e sarjeta simples, com o ponto de anexação no (a) bordo interior da sarjeta (ou borda) ou (b) a traseira do meio-fio. A face do meio-fio é determinada com uma largura pequena e constante para torná-la não vertical.

Operação do modo de layout

No modo do layout, esta submontagem desenha o formato de meio-fio e sarjeta conforme especificado pelos valores de parâmetro de entrada.

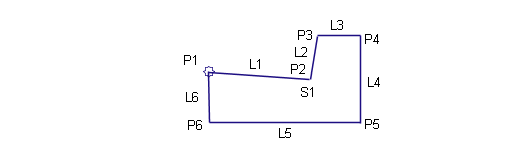

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Códigos	Descrição
P1	Flange	Flange de sarjeta
P2	Flowline_Gutter	Linha de fluxo da sarjeta
P3	TopCurb	Parte mais alta do meio-fio
P4	BackCurb	Traseira de meio-fio
L1, L2, L3	Parte mais alta, meio-fio	Vínculos do meio-fio na declividade final
L4	Referência
S1	Meio-fio
