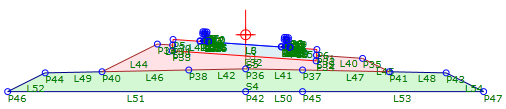

É possível definir como o efeito do declive transversal irá aparecer no painel Visualizar para uma submontagem de corrimão ao definir os parâmetros do declive transversal na guia Declive transversal. Ao definir os parâmetros LeftRail e RightRail, o Subassembly Composer trata a submontagem como uma montagem de corrimão e os valores do declive transversal serão aplicados à mesma. Depois que você selecionar a caixa de seleção ApplyAOR no painel Propriedades para vínculos para os quais você deseja aplicar o declive transversal, verá o efeito do declive transversal no painel Visualizar no modo de rodovia.
Para assegurar que o declive transversal seja calculado corretamente quando a submontagem for utilizada no Autodesk Subassembly Composer, e visualizada corretamente no Composer, assegure que a origem (indicada por

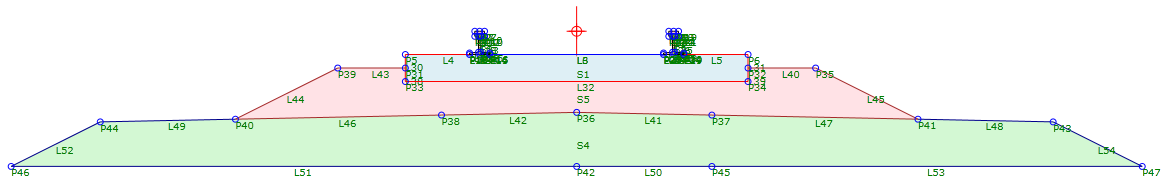

) que é exibida no painel Visualizar está no ponto central entre o ponto superior do corrimão esquerdo e o ponto superior do corrimão direito, como mostrado na ilustração a seguir:
É possível importar uma submontagem de corrimão no Autodesk Subassembly Composer para ver o efeito do declive transversal no gráfico da seção do corredor. Para assegurar que o declive transversal seja calculado corretamente, assegure que o valor de largura do medidor nas propriedades de alinhamento do corrimão seja o mesmo que a largura real medidor da submontagem do corrimão.
Exemplo
Para ver um exemplo de como o declive transversal está definido, abra o seguinte arquivo de amostra PKT:
Rail_Cant_Example.pkt
Este exemplo mostra uma submontagem do corrimão.

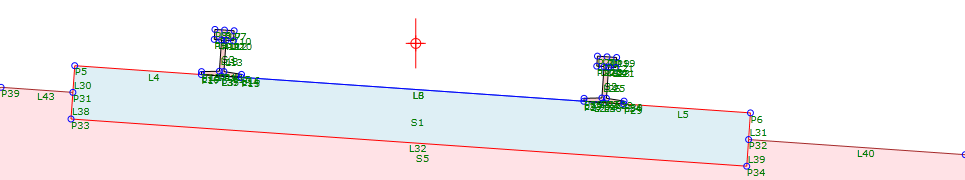

- ApplyAOR é especificado para todos os vínculos que compõem a parte da submontagem mostrada abaixo, incluindo todos os vínculos na esquerda e na direita dos corrimãos.
-
- Um parâmetro GaugeWidth foi especificado na guia Parâmetros de entrada/saída.
- O valores a serem exibidos no painel Visualizar são especificados na guia Declive transversal.
