Sobre como definir uma superelevação para uma submontagem

Para definir a superelevação para uma submontagem, utilize a guia Parâmetros de entrada/saída para adicionar os tipos de parâmetrosEixo de rotação da superelevação e Superelevação. A seguir, depois que você selecionar a caixa de seleção ApplyAOR no painel Propriedades para vínculos para os quais você deseja aplicar a superelevação, verá o efeito de superelevação no painel Visualizar no modo de rodovia. Utilize a guia superelevação para definir como as inclinações da superelevação são representadas no painel Visualizar.

É possível ajustar os valores dos parâmetros da superelevação que você define na guia Parâmetros de entrada/saída após importar a submontagem no Autodesk Subassembly Composer. Após ter adicionado a submontagem da pista correta que é aplicável para a configuração da superelevação do corredor, você verá o efeito da superelevação no gráfico da seção do corredor.

Nota: A caixa de seleção ApplyAOR afeta como a submontagem é visualizada no Subassembly Composer e como a submontagem se comporta quando ela é utilizada no Autodesk Subassembly Composer.

Exemplos

Para ver exemplos de como a superelevação está definida, abra os seguintes amostras de arquivos PKT:

Superelevation_Example_1.pkt

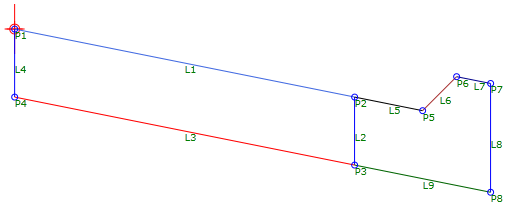

Este exemplo mostra uma pista, um meio-fio uma sarjeta e a base.

• ApplyAOR é especificado para L1, L3, L5, L7 e L9.
• Os parâmetros de superelevação são especificados na guia Parâmetros de entrada/saída.
• O valores a serem exibidos no painel Visualizar são especificados na guia Superelevação.

Superelevation_Example_2.pkt

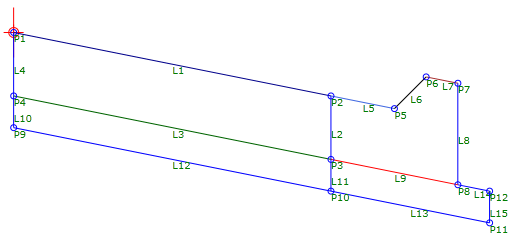

Este exemplo mostra uma pista, um meio-fio uma sarjeta e a base.

• ApplyAOR é especificado para L1, L3, L12, L5, L7, L9, L13 e L14.
• Os parâmetros de superelevação são especificados na guia Parâmetros de entrada/saída.
• O valores a serem exibidos no painel Visualizar são especificados na guia Superelevação.
