Uma nuvem de ponto é um objeto AutoCAD Civil 3D criado ao importar dados de pontos 3D.
No AutoCAD Civil 3D 2016, você pode criar um objeto de nuvem de pontos e manipular seu estilo e suas propriedades de exibição.
Ao importar um arquivo de dados de origem de nuvem de ponto, o AutoCAD Civil 3D processa esses dados e cria um banco de dados externo de nuvem de pontos. O banco de dados de nuvem de ponto é uma coleção de três arquivos: .iati, .isd e .prmd. O formato de arquivo ISD (.isd) é o formato principal de banco de dados de nuvem de ponto.
Componentes de nuvens de pontos
Um objeto de nuvem de pontos do AutoCAD Civil 3D contém os seguintes componentes.
- Caixa delimitadora O tamanho e a geometria do componente da caixa delimitadora dependem dos valores mínimo e máximo de coordenadas do objeto da nuvem de pontos. A caixa delimitadora serve como um proxy do objeto de nuvem de pontos quando os dados de origem da nuvem de ponto de não estão acessíveis.
- Pontos da nuvens de pontos. Este componente representa os dados de pontos que constroem o objeto de nuvem de pontos.
Você pode controlar a aparência de ambos os componentes de nuvem de pontos usando as configurações de estilo de nuvem de pontos. As propriedades de exibição da caixa delimitadora incluem visibilidade, camada, cor, tipo de linha, escala LT, espessura de linha e estilo de plotagem. As propriedades que são aplicáveis aos componente de pontos da nuvem de pontos incluem visibilidade, camada e densidade. Consulte Para exibir e aplicar estilos às nuvens de pontos.
As ilustrações a seguir mostram as diferentes vistas e os componentes básicos de um objeto da nuvem de pontos.

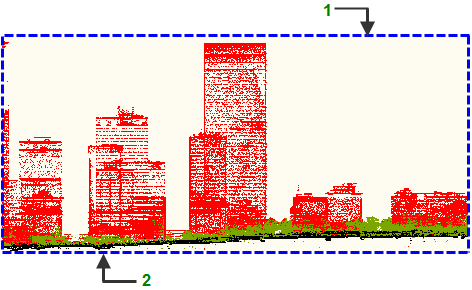

1 - Caixa delimitadora, 2 - dados da nuvem de pontos
A vista isométrica de um objeto da nuvem de pontos mostra os seguintes componentes de nuvem de pontos:
1 - Coordenada Z máxima, 2 - Coordenada Z mínima
A vista frontal de um objeto da nuvem de pontos.
1 - Coordenada X mínima, 3 - Coordenada X máxima
2 - Coordenada Y máxima, 4 - Coordenada X mínima
A vista superior de um objeto da nuvem de pontos.
Coleção de nuvens de pontos (guia Prospector)
Utilize a coleção de Nuvens de ponto na árvore do Prospector para acessar as nuvens de pontos em um desenho. À medida que os objetos de nuvem de pontos são criados, eles são exibidos como nuvens de pontos nomeadas dentro da coleção Nuvens de pontos.
