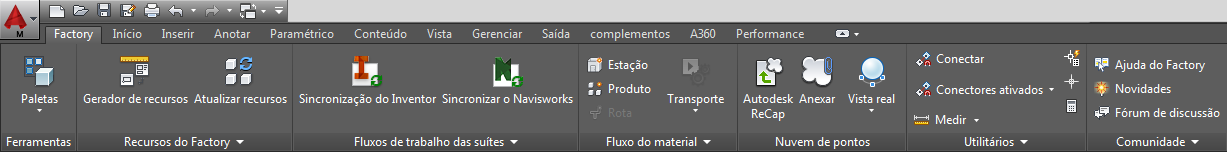

A interface de usuário do Factory Design Utilities está localizada na guia Factory e tem os seguintes painéis: Ferramentas, Gerador de recursos, Fluxos de trabalho da suíte, Fluxo de materiais, Nuvem de pontos, Utilitários e Comunidade. Uma mescla de Fábrica e painéis padrão do AutoCAD cria o ambiente de trabalho padrão de Fábrica.
Muitas das ferramentas da interface do usuário do AutoCAD Factory são descritas abaixo.
AutoCAD Factory Design Utilities
Há quatro paletas associadas ao AutoCAD Factory Design Utilities: o Navegador de recursos, o Navegador de blocos, o Fluxo de material e o Propriedades do Factory. As paletas compartilham a área do navegador e podem ser ajustadas usando os métodos de redimensionamento padrão. Os navegadores pode ser encaixados em posições diferentes ou podem permanecer flutuantes caso sejam retirados da estrutura do aplicativo.
- Navegador de recursos - Fornece acesso aos recursos instalados, aos recursos do usuário e aos recursos com base na nuvem. Recursos são componentes que, juntos, compõem o conteúdo de uma fábrica. Eles podem incluir recursos de arquitetura, equipamento para manipulação de materiais, equipamentos de processamento e muito mais.
- Navegador de blocos - Exibe uma lista de todos os blocos no desenho atual com seus atributos de recurso. É possível clicar duas vezes em um nome de bloco na lista Navegador de blocos e publicar um recurso no ambiente Gerador de recursos.
- Fluxo de material - Fornece o acesso a estações, produtos e roteamentos definidos. No navegador, é possível gerenciar as definições desses objetos de fábrica. Os menus de contexto fornecem acesso aos comandos usados com frequência.
- Propriedades do Factory - Fornece acesso às propriedades de recursos de fábrica e às propriedades do objeto de fluxo de material.
Painel Recursos de fábrica
As ferramentas dos Recursos de fábrica ajudam você a criar, editar e atualizar os recursos.
- Gerador de recursos - Permite criar um recurso do AutoCAD Factory usando um bloco 2D, associar um objeto 3D a ele e definir sua orientação. O recurso pode ser publicado como um recurso local ou para a nuvem. Uma representação 3D do objeto aparece depois que o layout do AutoCAD é sincronizado com o Inventor Factory ou o Navisworks Factory.
- Atualizar recurso - Atualiza recursos antigos com dados de recurso atuais.
- Explosão em lote - Explode blocos aninhados para que você possa editar recursos contidos dentro deles.
- Publicar em lote - Cria recursos de blocos contidos nos arquivos DWG.
- Exportar propriedades - Exporta as informações de propriedade para os recursos colocados no layout ativo. As propriedades são exportadas para um formato de arquivo .xls para uso com outros sistemas.
- Depósito de recursos do Factory - Acessa um aplicativo da Web que permite carregar, publicar, compartilhar e gerenciar os recursos com base na nuvem.
Painel Fluxos de trabalho das suítes
As ferramentas neste painel permitem criar um vínculo associativo bidirecional entre um desenho 2D do AutoCAD e um layout 3D tanto no Inventor Factory como no Navisworks Factory. O vínculo, denominado Sincronização do layout, pode ser definido entre o Inventor ou o Navisworks e o AutoCAD Architecture ou o AutoCAD Mechanical.
Este painel também contém o comando Criar processo que abre a ferramenta de modelagem de processo na Web Autodesk Process Analysis 360. Essa ferramenta permite que você rapidamente crie um modelo funcional de suas propostas de máquinas de linha de montagem, de fábrica ou industriais. A seguir, é possível simular a operação para identificar potenciais gargalos e otimizar o desempenho.
Painel Fluxo do material
As ferramentas de Fluxo do material fornecem meios para definir produtos que devem ser fabricados na instalação, as estações onde o processo ocorre e as rotas entre as estações. Assim que você tiver um layout, poderá analisar os custos de transporte, a utilização da máquina e o consumo de energia. Os relatórios dos resultados podem ser produzidos de modo que vários cenários possam ser comparados e documentados. Assim que um layout atender os requisitos, ele poderá ser enviado para o Inventor Factory onde se tornará uma sobreposição 2D, preenchida com recursos 3D.
- Importação - Permite o uso de dados de planilha gerando informações relacionadas à variável pertinentes ao layout de fábrica.
- Exportação - Fornece um meio de armazenar e compartilhar informações de variáveis do layout em formato de planilha.
Painel Nuvem de pontos
Estas ferramentas permitem que você incorpore dados de nuvem de pontos em seus desenhos.
- Autodesk ReCap - Inicia o ReCap para indexar digitalizações e criar e editar arquivos de projeto de nuvem de pontos.
- Anexar - Anexa arquivos de projeto e digitalização de nuvem de pontos em um desenho.
- Vista real - Controla a exibição de indicadores e legendas de nuvem de pontos.
Painel Utilitários
O painel Utilitários apresenta um conjunto de comandos familiares do AutoCAD, como MEASUREGEOM, ID, QUICKCALC, etc. Ele também inclui o comando Conectar, que é exclusivo do AutoCAD Factory. Esse comando conecta os recursos do Factory ao selecionar conectores não consumidos (não utilizados) dos recursos.
Painel Comunidade
- Ajuda do Factory - Abre a documentação de Ajuda do AutoCAD Factory que é fornecida com o produto.
- Novidades - Exibe as informações sobre a nova funcionalidade em sua versão do Autodesk Factory Design Utilities.
- Fórum de discussão - Direciona para tópicos de discussão on-line relacionados ao Factory.
- YouTube – Links para obter uma visão geral e vídeos de passo a passo sobre o Autodesk Factory Design Suite no canal do YouTube.
- Compartilhar ideias - Fornece acesso ao IdeaStation, onde é possível compartilhar suas ideias com a equipe de desenvolvimento do Factory sobre como aprimorar o Factory Design Suite.
