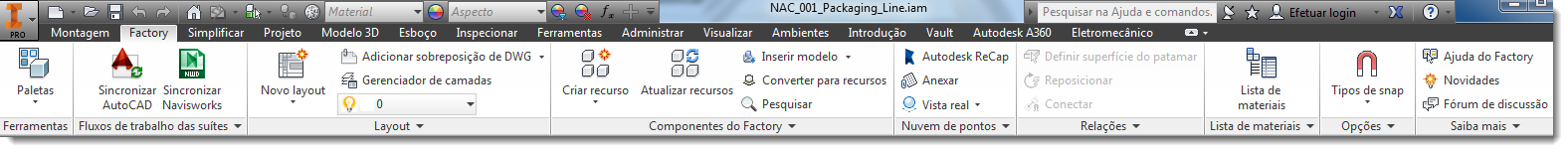

A interface de usuário do Factory Design Utilities está localizada na guia Factory e tem os seguintes painéis: Ferramentas, Fluxos de trabalho da suíte, Layout, Componentes do Factory, Nuvem de pontos, Relações, Lista de materiais, Opções e Saber mais. Uma mistura de painéis do Factory e do Inventor padrão cria o ambiente de trabalho padrão do Factory.
Guia Ferramentas
Há três paletas associadas ao Inventor Factory Design Utilities: Navegador de recursos, Propriedades de fábrica e Visualização de recursos de fábrica. As paletas compartilham a área do navegador e podem ser ajustadas usando os métodos de redimensionamento padrão. Elas podem ser encaixadas em posições diferentes ou podem permanecer flutuantes caso sejam retiradas da caixa do aplicativo.
- Navegador de recursos: Acessa a biblioteca de recursos na qual é possível arrastar os recursos para o layout.
- Propriedades de fábrica: Exibe as propriedades do objeto de fábrica selecionado. Uma opção de navegador Editar propriedades personalizadas permite fazer alterações nas propriedades.
- Visualização de recursos de fábrica: Fornece uma vista do recurso de fábrica.
Conjunto de fluxos de trabalho
As ferramentas neste painel permitem criar um vínculo associativo bidirecional entre um desenho 2D do AutoCAD e um layout 3D tanto no Inventor Factory como no Navisworks Factory. O vínculo, denominado Sincronização do layout, pode ser definido entre o Inventor ou o Navisworks e o AutoCAD Architecture ou o AutoCAD Mechanical. Aqui, você também pode acessar o fluxo Criar modelo de processo , que sincroniza dados do Inventor com o Process Analysis 360. Isso permite que você analise e otimize seus processos de fabricação. Sincronizar o Navisworks abre o arquivo ativo do Inventor no Navisworks para uma visualização mais detalhada e detecção de conflitos.
Layout
Essas ferramentas ajudam você a gerenciar seu layout, incluindo camadas, sobreposições de DWG e de componentes:
- Novo layout: Crie um layout de fábrica.
- Adicionar sobreposição de DWG: Exiba gráficos de um arquivo DWG do AutoCAD no piso de fábrica.
- Gerenciador de camadas: Criar, excluir e gerenciar camadas.
- Criar um sublayout: Criar um sublayout para o layout atual.
- Criar piso sólido: Adicione um objeto de piso sólido para seu layout.
- Publicar/Atualizar DWG: Crie ou atualize um arquivo DWG da vista atual.
Componentes do Factory
Estas ferramentas permitem criar, atualizar e pesquisar por recursos de fábrica. Utilize a opção Inserir modelo para importar modelos e inseri-los em qualquer lugar dentro do layout de fábrica. Você também pode converter componentes em recursos, exportar propriedades de recurso para um arquivo e acessar o Depósito de recursos do Factory nesse painel.
Nuvem de pontos
Use estas ferramentas para visualizar e gerenciar dados de nuvem de pontos.
- Autodesk ReCap: Inicia o ReCap para indexar digitalizações e criar e editar arquivos de projeto de nuvem de pontos.
- Anexar: Anexa arquivos de projeto e digitalização de nuvem de pontos a um desenho.
- Vista real: Controla a exibição de indicadores e legendas de nuvem de pontos.
Relações
Use essas ferramentas ao trabalhar com componentes para definir superfícies de patamar, conectores, restrições, alinhamentos e outros controles.
Lista de material
Crie uma lista de materiais e gerencie controles de recursos.
Opções
Controle os tipos de snap e configurações de piso/grade e acesse configurações de Opções de fábrica.
Aprender
Acesse a ajuda on-line e outros recursos de aprendizado do Factory Design Suite.
