Para mover um ponto de intersecção vertical (PVI)

Um ponto de intersecção vertical (PVI) em um projeto de estrada pode ser movido em qualquer uma das formas a seguir:

• Restringido por estação ou elevação
• Restringido por um grau de entrada ou saída
• Especificado pela entrada numérica de estação ou elevação
• Sem restrições

Dica: Para mover múltiplos PVIs ao mesmo tempo, use Shift ou Ctrl + clique para selecioná-los no painel Visualização do perfil.

Restringido por estação ou elevação

1. Clique em Editar.
2. Selecione o projeto de estrada.
3. Rotacione e pontue o modelo para que os manipuladores verticais estejam visíveis.
4. Clique no PVI que deseja mover.

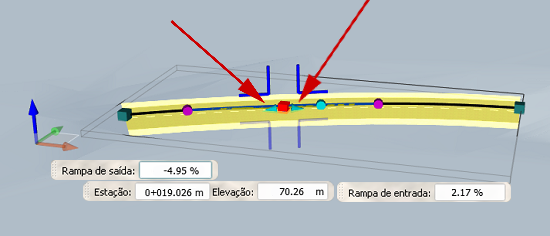

   As guias azuis são exibidas, indicando as direções ao longo das quais o movimento é restrito.


5. Arraste o PVI ao longo das guias azuis:
   • Arraste na horizontal para alterar a estação.
   • Arraste na vertical para alterar a elevação.

Restringido pelo grau de entrada ou saída

1. Clique em Editar.
2. Selecione o projeto de estrada.
3. Rotacione e pontue o modelo para que os manipuladores verticais estejam visíveis.
4. Clique no manipulador para o grau que deseja manter.

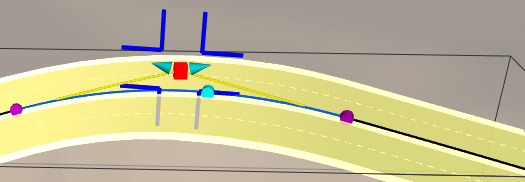

5. Arraste o manipulador ao longo da tangente.

   A curva se move ao longo da tangente e seu raio é mantido. O nivelamento adjacente é atualizado de acordo.

Especificado pela entrada numérica de estação ou elevação

1. Clique em Editar.
2. Selecione o projeto de estrada.
3. Ajuste a rotação e a inclinação do modelo para que os manipuladores verticais estejam visíveis.
4. Clique no PVI que deseja mover.

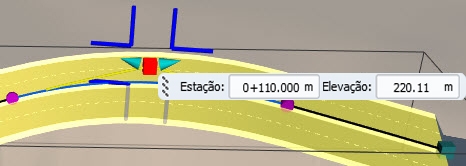

5. Insira os valores desejados para a estação e elevação na minibarra de ferramentas.


Movimento sem restrições

1. Clique em Editar.
2. Selecione o projeto de estrada.

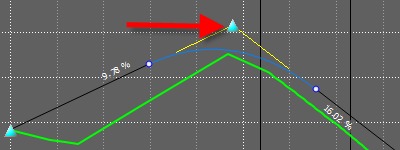

3. Na Visualização do perfil, clique no PVI que deseja mover e arraste-o para a localização desejada. Ctrl+clique ou Shift+clique para selecionar múltiplos PVIs a serem movidos.
