Para tematizar nuvens de pontos

Os Temas da nuvem de pontos permitem comparar as distribuições do nuvem de pontos por elevação, classificação, cor única, intensidade e elevação juntas ou a direção para a qual a face está apontando. Ajuste o tamanho de ponto e a densidade para os dados da nuvem de pontos utilizando Opções do aplicativo.

1. Clique em para abrir o ponto de nuvem da paleta Temas.
2. Clique em (Adicionar um novo tema).
3. Nos grupos Parâmetros do tema, faça o seguinte:
   • Insira um nome para o tema.
   • Selecione um tipo de análise. Para obter detalhes, consulte a seção "Dicas avançadas" abaixo.
   • Indique o Número de regras.

     Um número maior de regras resulta em uma transição mais suave entre as cores.

4. Se você tematizar por elevação ou classificação, em Faixa de cores, selecione um Tipo de paleta predefinido ou especifique as configurações Cor de e Cor para.

   Se você especificar as cores de início e fim, o InfraWorks 360 irá criar a escala de cores entre a primeira cor na seleção (Cor de) e Cor para do tema. A área de Visualização exibe valores de cores.

5. Para alterar uma cor individual no tema, clique duas vezes em sua barra de cor e especifique uma cor diferente.

Dicas avançadas

Os seguintes tipos de análises estão disponíveis:

Normal	O termo “normal” se refere a direção para a qual a face está apontando, ortogonal à sua superfície. A direção do normal indica a superfície da face frontal ou externa. Como um único "ponto" da nuvem de pontos não tem realmente uma face, o normal para cada ponto em uma nuvem de pontos é derivado de outros pontos que têm uma relação plana com aquele ponto (por exemplo, os pontos em uma parede). O tema Normal mostra quais pontos estão alinhados ao exibir as cores atribuídas para os valores X, Y, Z associadas à direção do normal para o ponto. Não é possível especificar as cores para este tipo de tema.

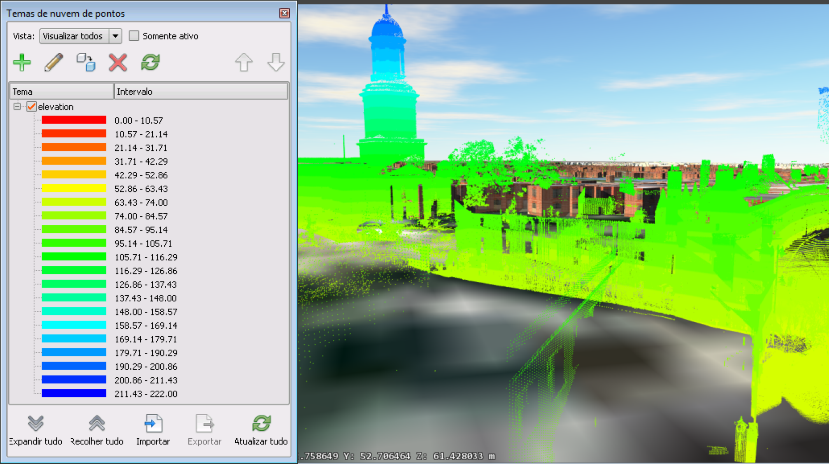

Elevação	Temas por altura. Os valores mínimo e máximo são determinados automaticamente, com base nos dados da nuvem de pontos. É possível ajustá-los, se necessário.
Cor única	Se você selecionar Cor única, nenhuma outra opção estará disponível.
Classificação	Temas por IDs de classificação nos dados associados da nuvem de pontos. Esta opção estará disponível somente se a nuvem de pontos tiver sido classificada.
Intensidade	Temas por intensidade dos pontos nos dados da nuvem de ponto (valores de intensidade normalizados).
Elevação + Intensidade	Temas por intensidade dos pontos nos dados da nuvem de ponto e valores de altura associados. Estes temas normalmente utilizam diferentes cores do que o do tema de elevação porque a saturação é diferente com a adição da intensidade.
