Para criar rotas de mangueira flexível

Utilize o comando Nova rota com um estilo de mangueira flexível ativo para adicionar uma rota de mangueira flexível ao trecho ativo. É possível decidir a localização na qual deseja salvar a montagem de mangueira flexível que contém a rota de mangueira. É recomendado colocar todas as montagens de mangueira abaixo do trecho principal correspondente.

Para definir a rota, selecione o comando Rota na guia Rota e, a seguir, selecione dois ou mais pontos. O método de criação da rota varia em função do número de rotas incluídos no estilo. Para fornecer um maior controle sobre a forma e a direção da rota, é possível selecionar pontos de rota intermediários utilizando as ferramentas exibidas como guia.

Dica: É possível criar pontos de trabalho dentro da montagem antes de criar a rota para ser possível localizar o segmento de mangueira com exatidão com relação aos pontos chave da montagem.

Criação de uma rota de mangueira com dois acessórios

1. No navegador, ative o trecho que contenha a nova rota.
2. Com um estilo de dois acessórios ativo, clique na guia Trecho de tubulação painel Rota Nova rota.
3. Na caixa de diálogo Criar nova mangueira, forneça um nome e a localização do arquivo de submontagem de mangueira e clique em OK.
4. Na faixa de opções, clique na guia Rota painel Criar Rota para iniciar o roteamento.
5. Na janela de desenho, selecione a localização do primeiro acessório:
   • Para conectar outro acessório, pare o cursor sobre o acessório e, depois, clique para definir a conexão.
   • Para conectar um acessório a uma peça padrão do Autodesk Inventor, pare o cursor sobre a peça e clique em uma aresta circular.
   • Para inserir o acessório na janela de desenho, clique em qualquer lugar do fundo.
   Nota: Se necessário, utilize a barra de espaço ou clique com o botão direito do mouse e selecione Próxima conexão para reverter a direção de conexão do acessório.
6. Selecione uma localização para o segundo acessório.
   Dica: Antes de inserir o acessório, é possível alterar a direção do eixo. Para alterar a direção, clique na barra de espaço ou clique com o botão direito do mouse e, a seguir, clique em Selecionar outra direção no menu de contexto.
7. É possível inserir pontos interiores. Clique em sequência desde o acessório de início até o acessório de final ou a extremidade.
   • Para associar um ponto à geometria existente, selecione um vértice, um ponto de trabalho ou pontos centrais em componentes circulares.
   • Para deslocar um ponto a uma distância específica, selecione uma face ou um plano de trabalho.

   À medida que são executadas seleções, aparece uma linha desde o ponto selecionado até a posição atual do cursor. O sistema traça uma linha entre os pontos enquanto as seleções são feitas.

8. Para alterar o deslocamento ao parar sobre uma face, clique com o botão direito do mouse e selecione Editar deslocamento.
9. Na caixa de diálogo Editar deslocamento, insira o valor de deslocamento desejado (com ou sem unidade) e, depois, clique em Ok.

   Uma vez alterado o deslocamento, o novo valor é utilizado até que termine o segmento ou até que seja alterado o deslocamento.

   Nota: Se nenhuma unidade é especificada, a configuração de unidade padrão é utilizada.
10. Quando tiver completado a forma do segmento, clique com o botão direito do mouse e selecione Concluir. Selecione Voltar ou Concluir Rota para sair do modo de rota.

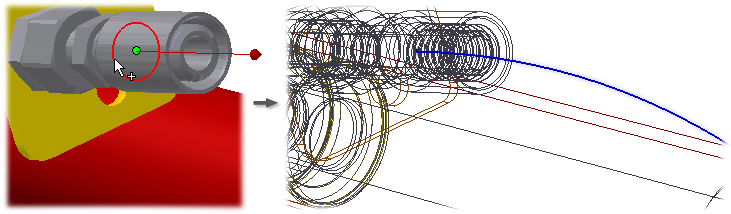

Esta ilustração exibe a rota resultante quando a direção do vetor de rota inicial está correto.

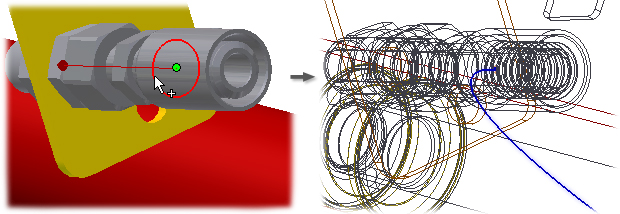

A imagem exibe a rota resultante quando a direção do vetor de rota inicial é incorreto.

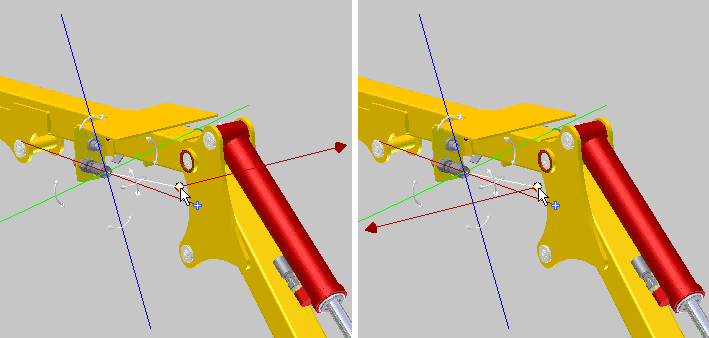

Na seguinte imagem são exibidas duas das seis possíveis direções de coordenadas para o vetor de direção da rota quando é feita referência a um ponto de trabalho existente. Pare o cursor sobre o ponto de trabalho e clique na barra de espaço para passar de uma direção de vetor a outra.

Mostrar como criar uma mangueira com acessórios

Criação de uma rota de mangueira com um acessório ou sem nenhum

Caso só seja utilizado um acessório para a rota, deve ser um acessório de início.

1. No navegador, ative o trecho que contenha a novo rota.
2. Com um estilo de um acessório ou nenhum acessório ativo, clique na guia Trecho de tubulação painel Rota Nova rota.
3. Na caixa de diálogo Criar nova mangueira, forneça um nome e a localização do arquivo de submontagem de mangueira e clique em OK.
4. Na faixa de opções, clique na guia Rota painel Criar Rota para iniciar o roteamento.
5. Na janela de desenho, selecione a localização do ponto inicial da mangueira ou do primeiro acessório.
6. É possível inserir pontos interiores. Clique em sequência desde o acessório ou ponto de início até a extremidade.
   • Para conectar um acessório, pare o cursor sobre o acessório e, depois, clique para definir a conexão.
   • Para associar um ponto à geometria existente, selecione um vértice, um ponto de trabalho ou pontos centrais em componentes circulares.
   • Para deslocar um ponto a uma distância específica, selecione uma face.
   • Para selecionar um ponto interativamente, utilize a ferramenta de roteamento ortogonal 3D.

   À medida que são executadas seleções, aparece uma linha desde o ponto selecionado até a posição atual do cursor. O sistema traça uma linha entre os pontos enquanto as seleções são feitas.

7. Para alterar o deslocamento enquanto é definida a rota de segmento, clique com o botão direito do mouse e selecione Editar deslocamento.
8. Na caixa de diálogo Editar deslocamento, insira o valor de deslocamento desejado (com ou sem unidade) e, depois, clique em Ok.

   Uma vez alterado o deslocamento, o novo valor é utilizado até que termine o segmento ou até que seja alterado o deslocamento.

   Nota: Se nenhuma unidade é especificada, a configuração de unidade padrão é utilizada.
9. Ao concluir a forma do segmento, selecione a extremidade, clique com o botão direito e selecione Concluir. Selecione Retornar ou Concluir Rota para sair do modo de rota.

Mostrar como criar uma mangueira sem acessórios
