Para especificar propriedades de cotas e tolerâncias para um documento

Especifique como deseja que as cotas apareçam por padrão para o documento do Inventor atual.

De forma similar, é possível especificar o comportamento de tolerância padrão a cada documento.

Especifique as opções padrão de cota e tolerância na caixa de diálogo Configurações do documento, mas também é possível acessá-los na caixa de diálogo Propriedades de cota.

Especificar propriedades de cota padrão

1. Clique na guia Ferramentas painel Opções Configurações do documento .
2. Na guia Unidades da caixa de diálogo Configurações do documento, em Exibição de cotas do modelagem, selecione o grau de precisão que deseja aplicar às cotas:
   • Precisão de exibição de cotas lineares. Controla o número de casas decimais nas cotas lineares.
   • Precisão de exibição de cotas angulares. Controla o número de casas decimais nas cotas angulares.
3. Também em Exibição de cotas de modelagem, escolha como deseja que as cotas sejam exibidas em esboços:

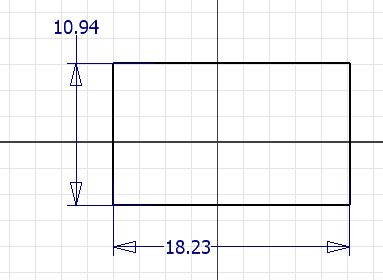

   • Exibir como valor. Mostra a cota nominal.

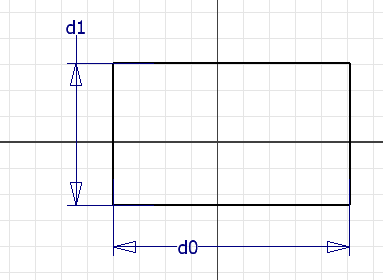

   • Exibir como nome. Mostra a cota como um nome de parâmetro.

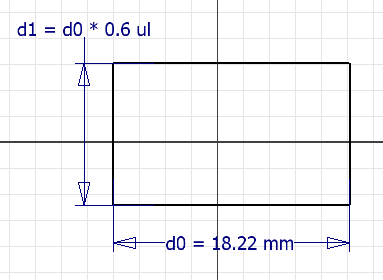

   • Exibir como expressão. Mostra a cota como uma expressão.

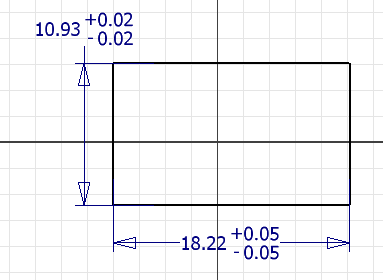

   • Exibir tolerância. Mostra a tolerância da cota.

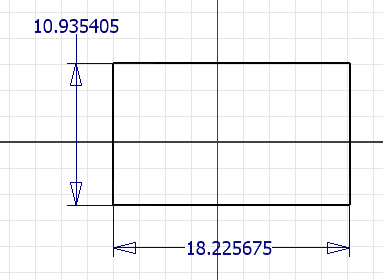

   • Exibir valor preciso. Mostra o valor da cota ignorando qualquer configuração de precisão.

4. Clique em Aplicar para aplicar as configurações e continuar trabalhando na caixa de diálogo Configurações do documento ou clique em OK para finalizar e sair do comando.
   Nota: Você também pode acessar e editar propriedades de cota clicando com o botão direito em qualquer cota em um esboço e selecionando Propriedades de cota. Na caixa de diálogo Propriedades de cota, clique na guia Configurações do documento.

Definir padrões de tolerância

1. Clique na guia Ferramentas painel Opções Configurações do documento .
2. Na guia Tolerâncias Padrão da caixa de diálogo Configurações de documento, selecione uma das seguintes opções:
   • Usar valores de tolerância padrão. Utiliza os valores de precisão e tolerância definidos nessa guia ao criar cotas. Utilize os campos lineares e angulares para aplicar as configurações de tolerância para as cotas de precisão específica.
   • Exportar valores de tolerância padrão. Exporta as cotas para desenhos com os valores de precisão e tolerância definidos nessa guia. Clique nos campos lineares e angulares para aplicar as configurações de tolerância para as cotas de precisão específica.
3. Clique em Aplicar para aplicar as configurações e continuar trabalhando na caixa de diálogo Configurações do documento ou clique em OK para finalizar e sair do comando.
   Todas as cotas do documento de peça atual que não têm uma tolerância aplicada são atualizadas com os valores alterados.

   Nota: Nota: É possível acessar e editar as configurações de tolerância de um documento clicando com o botão direito do mouse em qualquer cota de um esboço e selecionando Propriedades de cota. Na caixa de diálogo Propriedades de cota, clique na guia Configurações do documento.
