Para trabalhar com esboços

É possível alternar entre o esboço e a geometria de construção, redefinir um esboço para um plano diferente e, em esboços 2D, medir propriedades de região, fatiar ou adicionar textos ou imagens.

Localizar um esboço no navegador

• Selecione qualquer geometria em um esboço de peça ou montagem (não disponível no Inventor LT), clique com o botão direito do mouse e selecione Localizar no Navegador.

  O esboço da geometria selecionada é ressaltado no navegador.

Alternar entre o esboço e a geometria de construção

A geometria de construção restringe a geometria de esboço normal. Ela pode ser usada em esboços que utilizam operações paramétricas; a geometria de construção não é usada para definir perfis ou caminhos. A geometria de construção não adiciona operações quando o esboço é consumido.

O comportamento da geometria do esboço depende do tipo de linha atribuído a ele. A geometria de esboço que utiliza o tipo de linha padrão pode ser consumida por operações.

1. Para utilizar a geometria de construção, faça um dos seguintes procedimentos:
   • Antes de começar a desenhar no ambiente de esboço, clique em guia Esboço painel Formato Construção.
   • Em um esboço ativo, selecione a geometria e, a seguir, clique em Construção para converter a geometria do esboço para geometria de construção.
2. Para desativar a geometria de construção, clique novamente em Construção.

Redefinir um esboço para um plano diferente

Em um arquivo de peça ou de montagem, mova um esboço a um plano diferente. A redefinição de um plano do esboço é útil quando você precisa alterar a operação de uma peça ou excluir um recurso, mas mantenha o esboço para uso em outra operação, face ou plano de trabalho.

1. Clique com o botão direito no esboço no navegador e, a seguir, selecione Redefinir.
2. Clique na face ou no plano no qual você deseja anexar o esboço.

Medir propriedades de região (esboços 2D)

1. Em um esboço ativo, clique na guia Inspecionar painel Medir Propriedades de região .
2. Na janela de desenho, selecione um ou mais contornos de esboço.
3. Na caixa de diálogo Propriedades de região, clique em Calcular.

   O Inventor calcula as seguintes medidas, dependendo da sua seleção:

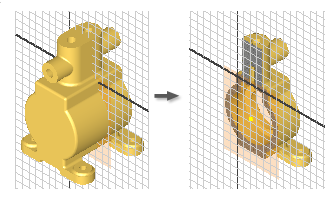

Fatiar gráfico (esboços 2D)

A geometria ou outros componentes em um modelo de peça podem ocultar o seu plano do esboço. Para revelar o plano do esboço, é possível fatiar temporariamente os componentes que causam a obstrução.

1. Gire o modelo para que a parte que deseja cortar fique de frente para o usuário.
2. No navegador, clique duas vezes no esboço 2D que você deseja editar.
3. Na barra de status, clique em Fatiar gráfico ou pressione a tecla F7.

   O Inventor remove a parte do modelo que está de frente para o usuário, revelando o plano para a geometria do esboço.

4. Use os comandos para criar uma geometria no plano do esboço.
5. Para restabelecer os gráficos fatiados, execute um dos procedimentos a seguir:
   • Selecione um comando de operação.
   • Clique no comando Encerrar esboço para concluir o esboço.
   • Clique em Fatiar gráfico na barra de status.
   • Pressione a tecla F7.

Mostrar-me como fatiar um gráfico em um esboço 2D

Adicionar texto (esboços 2D)

É possível adicionar texto a um esboço, como o número do modelo, a data de fabricação ou a marca. No final, o texto será estampado, jateado ou gravado em baixo-relevo na peça. É possível adicionar texto em um esboço, concluir o esboço e criar a operação de alto-relevo selecionando o texto como perfil.

No Inventor, é possível adicionar texto linear ou texto alinhado à geometria. Os dois tipos de texto são como qualquer outra geometria: depois de criá-los, você pode clicar duas vezes para editá-los, arrastar para movê-los ou selecioná-los e pressionar a tecla Delete para removê-los.

• Para adicionar texto linear a um esboço 2D ativo, clique em Texto no painel Criar da faixa de opções. A seguir, faça o seguinte:
  1. Na janela de gráficos, clique para inserir o ponto de inserção no texto ou clique e arraste para definir uma caixa de texto.
  2. Na parte superior da caixa de diálogo Formatar texto, selecione uma fonte, um estilo e os atributos de texto.
  3. No meio da caixa de diálogo Formatar texto, especifique o modelo, o desenho e as propriedades personalizadas:
     • Tipo. Especifica tipos de propriedades do desenho, o modelo de origem e o arquivo de origem da propriedade personalizada (para propriedades personalizadas externas e de modelo) definidos na guia Desenhos da caixa de diálogo Configurações do documento. Disponível ao criar ou editar o texto do esboço (nos esboços de Folha, Vista ou Visualização de desenho), o texto dos símbolos, a caixa de título e o texto da borda.
     • Propriedade. Especifica uma propriedade associada ao tipo selecionado. Está disponível quando é criado ou editado todo o texto do desenho, incluindo as propriedades de texto das notas, o texto da chamada de detalhe, o texto dos esboços, o texto dos símbolos, a caixa de título e o texto da borda.
     • Precisão. Especifica a precisão das propriedades numéricas exibidas no texto. Selecione a precisão que deseja na lista.
     Nota: As opções disponíveis dependem do tipo de esboço: Folha, Visualização de rascunho ou um Esboço de vista.
  4. Na parte inferior da caixa de diálogo Formatar texto, especifique os parâmetros. As opções de Parâmetro estão disponíveis somente ao adicionar texto em notas de desenhos gerais e texto das cotas.
     • Componente. Especifica o arquivo de modelo que contém o parâmetro. Se o desenho contém vistas de mais de um modelo, clique na seta e selecione um dos arquivos da lista. Se o desenho contém peças derivadas, as partes de referência também são incluídas nesta lista.
     • Origem. Seleciona o tipo de parâmetro que deseja exibir na lista Parâmetro. A opção Parâmetros do modelo lista os parâmetros com nome que foram adicionados automaticamente ao modelo quando você incluiu cotas ou operações. A opção Parâmetros do usuário lista os parâmetros do usuário adicionados ao modelo.
     • Parâmetro. Especifica o parâmetro a ser inserido no texto. Clique na seta e selecione da lista. Os parâmetros da lista são alterados de acordo com a Origem selecionada.
  5. Execute um ou todos os seguintes procedimentos:
     • Digite o texto na área de texto cinza na parte inferior da caixa de diálogo Formatar texto.
     • Clique em Adicionar parâmetro de texto para inserir o Tipo e a Propriedade de parâmetro no texto. Está disponível quando é criado ou editado o texto do desenho, incluindo o texto dos esboços, o texto dos símbolos, o texto das notas, o texto da chamada de detalhe, a caixa de título e o texto da borda. Não disponível para o tipo Entrada solicitada.
     • Clique em Adicionar parâmetro para inserir o parâmetro especificado do componente selecionado no texto.
  6. Clique em OK para aceitar o texto e fechar a caixa de diálogo.
• Para adicionar texto alinhado com a geometria em um esboço 2D ativo, clique em Texto de geometria no painel Criar da faixa de opções. A seguir, faça o seguinte:
  1. Na janela de desenho, selecione a linha, a arte ou o círculo para o qual você deseja alinhar o texto.
  2. Na caixa de diálogo Geometria-Texto, especifique Direção, Posição, Ângulo inicial, Distância de deslocamento e outras opções. Clique em Iniciar editor de texto para abrir a caixa de diálogo Formatar texto e acessar as iProperties e os parâmetros. Quando você clicar em OK na caixa de diálogo Formatar texto, a seleção é adicionada para a caixa de diálogo Geometria-Texto.
  3. Clique em Atualizar para visualizar o texto no esboço.
  4. Clique em OK para aceitar o texto e fechar a caixa de diálogo.

Adicionar imagens (esboços 2D)

Talvez precise inserir ilustrações nas peças para representar aplicações de decalques, pintura ou serigrafias. Após inserir uma imagem em um esboço, utilize Decalque e Alto Relevo para conseguir efeitos como texto em relevo, impressões ou serigrafia. Estes comandos também permitem ajustar a imagem a uma forma ou superfície irregular.

Os esboços do Inventor podem incluir imagens .BMP, .GIF, .JPG e .PNG, bem como planilhas do Excel e documentos do Word.

1. Em um esboço 2D, selecione uma face plana ou um plano de trabalho e, a seguir, clique em Imagem no painel Inserir da faixa de opções.
2. Encontre a pasta que contém o arquivo de imagem e clique em Abrir.
   Dica: Selecione a opção de vínculo para que as alterações feitas para o arquivo de imagem pode ser refletidas no Inventor.
3. Clique na janela de desenho para inserir a imagem. O cursor é anexado ao canto superior esquerdo da imagem.
4. Clique para colocar outras imagens ou clique com o botão direito do mouse e selecione OK.
5. Depois que a imagem for inserida, você poderá:
   • Arrastar a partir o centro para reposicionar a imagem.
   • Clicar em um canto para girar a imagem.
   • Clicar em uma aresta para redimensionar a imagem (a proporção é preservada).
   • Clicar com o botão direito na imagem e selecionar Propriedades para alterar sua orientação ou torná-la transparente.
   • Se o arquivo de imagem estiver vinculado, clique com o botão direito do mouse no navegador e selecione Atualizar para recuperar a versão mais recente do arquivo.
   • Clique com o botão direito na imagem e desmarque Visibilidade para ocultar a imagem no esboço temporariamente. A caixa delimitadora permanece visível.
   • Clique com o botão direito na imagem no navegador e selecione Excluir para removê-la do esboço.
