Ranhuras lineares e arqueadas
É possível desenhar ranhuras lineares ou arqueadas com um único comando, de forma similar a outras formas básicas como retângulos ou círculos.
Cinco novos comandos de Ranhura estão disponíveis:
-
O comando
Ranhura de centro ao centro cria uma ranhura linear definida pela orientação e comprimento da linha de centro da ranhura e pela largura da ranhura.
-
O comando
Ranhura geral cria uma ranhura linear definida pela orientação, pelo comprimento e pela largura da ranhura.
-
O comando

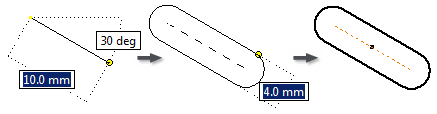

Ranhura de ponto central cria uma ranhura linear definida pelo centro da ranhura, pela orientação e comprimento da linha de centro e pela largura da ranhura.
-
O comando

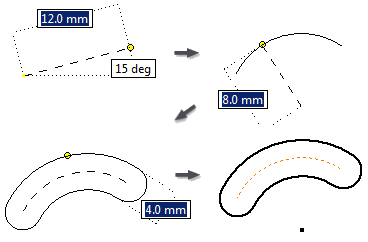

Ranhura de arco por três pontos cria uma ranhura de arco definida por um arco central por três pontos e pela largura da ranhura.
-
O comando

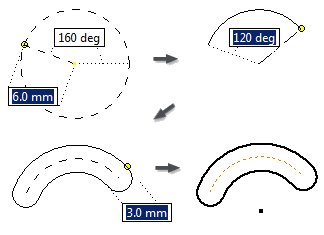

Ranhura de arco por centro e ponto cria uma ranhura de arco definida por um ponto central, por um arco central por dois pontos e pela largura da ranhura.
