Desenhos

Dividir tabelas

É possível dividir uma tabela geral, uma revisão, um furo e uma lista de peças e, em seguida, colocar os segmentos da tabela na posição desejada na folha de desenho.

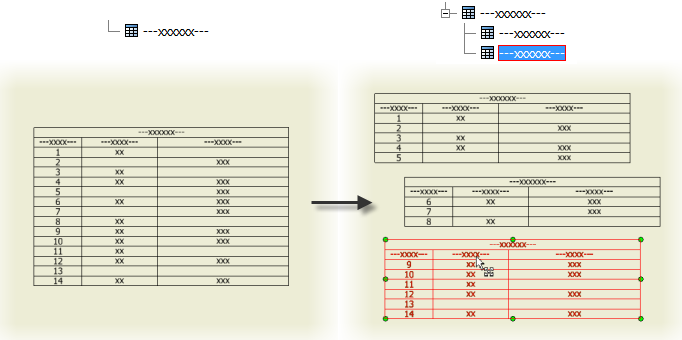

Para dividir uma tabela, clique com o botão direito do mouse em uma linha e clique em Tabela Dividir tabela. A tabela é dividida em dois segmentos. No navegador, o novo segmento da tabela é exibido como um filho da tabela pai. Para cancelar a divisão da tabela, clique com o botão direito do mouse em um segmento de tabela e clique em Anular divisão de tabela.

Nota: As edições feitas no segmento pai da tabela são passadas para os segmentos filho. As alterações feitas em um segmento filho não afetam outros segmentos da tabela.

Para obter mais informações

Vistas de raster

Uma nova opção da caixa de diálogo Vista do desenho cria vistas de raster que não se tornam precisas ao longo do tempo. É possível controlar quando tornar as vistas precisas.

Vistas de raster podem ajudar você a adiar o custo do reprocessamento da vista de desenho precisa ao editar um modelo grande. Por exemplo, abra o documento de desenho e converta todas as vistas em raster. Abra o arquivo de montagem e edite o modelo. O documento de desenho exibe as alterações sem esperar o reprocessamento completo.

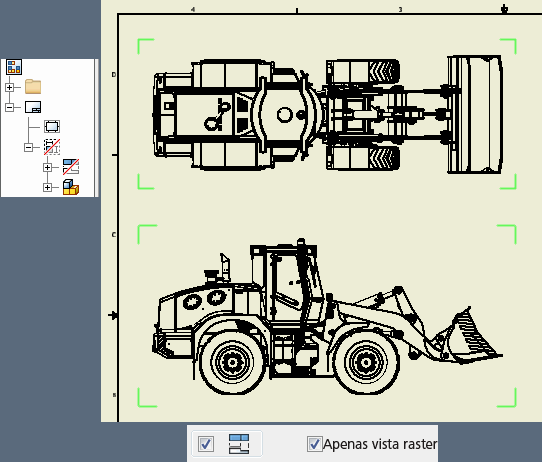

Uma vista de raster é exibida no navegador com uma linha diagonal vermelha passando por ela. Na exibição, as vistas de raster aparecem entre colchetes verdes.

Use o menu de contexto do navegador para converter uma vista individual em uma vista de raster ou precisa. Utilize o menu de contexto na exibição e selecione Tornar todas as vistas precisas ou Tornar todas as vistas raster para converter múltiplas vistas.

Propriedade Aparência

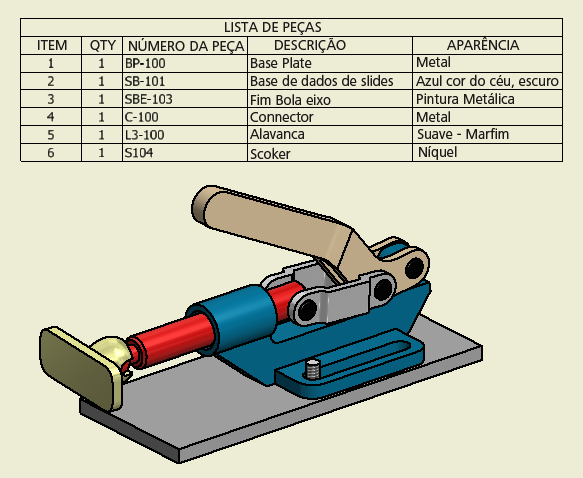

O valor Aparência do modelo é adicionado como uma propriedade que pode ser selecionada. É possível adicionar a propriedade Aparência a uma lista de materiais ou a uma lista de peças.
