Para trabalhar com o plano base de um modelo

Exibir ou ocultar o plano de chão temporariamente

• Na guia Vista da faixa de opções, painel Aparência, selecione a caixa de seleção para plano de chão.

  O plano de chão torna-se visível. O ícone de comando atualiza para exibir o estado atual.

• Para desativar a visibilidade do plano de chão, clique novamente no comando.

Exibir o plano de chão sempre que o modelo abrir

1. Na guia Ferramentas da faixa de opções, no painel Opções clique em Configurações do Documento.
2. Na caixa de diálogo, para Aparência da exibição clique em configurações.
3. Na caixa de diálogo Exibir aparência, selecione a caixa de seleção para Plano de chão.

Reorientar o plano base

1. Na faixa de opções, na guia Vista painel Aparência, lista suspensa Plano Base, clique em Configurações .
2. Altere a orientação do ViewCube. Oriente a câmera voltada para baixo, na direção de um local para o plano base. A seguir, no menu de contexto ViewCube, selecione "Defina vista atual como Topo"

Posicionar o plano base

1. Na faixa de opções, na guia Vista painel Aparência, lista suspensa Plano Base, clique em Configurações .
2. Altere a orientação do ViewCube. Oriente a câmera voltada para baixo, na direção de um local para o plano base. A seguir, no menu de contexto ViewCube, selecione "Defina vista atual como Topo"

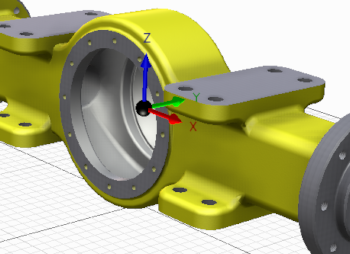

3. A tríade original do plano de chão é exibida na origem do modelo. Para permitir mudanças de posicionamento, selecione Ajuste manual. Na janela de desenho, clique e arraste uma seta tríade para utilizar o posicionamento direcional restrito e a esfera central para utilizar o posicionamento tridimensional para a origem.

   Enquanto a posição está sendo alterada, o efeito de snap do objeto é ativado, simplificando a seleção de vértices do modelo.

   Nota: A tríade não aceita entrada rotacional.


   O cursor executa um snap para os vértices do modelo, mas as seleções são não associativas.

Redimensionar o plano base

1. Na faixa de opções, na guia Vista painel Aparência, lista suspensa Plano Base, clique em Configurações .
2. Na caixa de diálogo, selecione Ajuste manual.
3. Na janela de desenho, selecione um canto ou uma linha de limite do plano base e arraste-o para redimensioná-lo.
   Nota: Para definir o redimensionamento automático do plano base, selecione Ajuste automático ao modelo. Esta opção também ajusta automaticamente a localização para o ponto mais baixo da geometria do modelo.
