Aplicar uma restrição Coincidente
A restrição Coincidente faz com que dois pontos sejam restringidos conjuntamente ou faz com que um ponto seja colocado em uma curva. Em um esboço 3D, a restrição Coincidente também pode fazer com que pontos e linhas fiquem restritos a superfícies.
O ponto coincidente amarelo indica a presença da restrição. Para identificar a geometria afetada pela restrição, passe o cursor pelo ponto amarelo. Aparecem os glifos da restrição de coincidência. Pare o cursor sobre um glifo para exibir a geometria afetada.
O ponto coincidente verde indica que as restrições coincidentes são marcadas para remoção no arrasto de liberação no Modo de liberação.
- Em um esboço ativo, clique na guia Esboço
painel Restringir Restrição Coincidente
(2D) ouguia Esboço 3D painel Restringir Restrição Coincidente (Esboço 3D). - Na janela de desenho, clique para definir o ponto a ser restringido.
- Clique na geometria à qual o ponto é restringido.
- Clique com o botão direito do mouse e selecione Concluído, pressione Esc ou escolha outra ferramenta ou comando.
Ao aplicar restrições coincidentes, tenha em mente o seguinte:
- Uma restrição coincidente é criada automaticamente nas extremidades das curvas criadas de maneira sucessiva com o comando Linha.
- Um ponto restringido a uma curva pode residir fora da extensão da mesma.
- Um ponto que coincida com uma curva é movido ao longo desta, de forma que possa residir em qualquer lugar ao longo da curva, a não ser que outra restrição ou cotas impeça que o ponto seja movido.
Aplicar uma restrição Colinear
- Em um esboço ativo, clique na guia Esboço painel Restringir Restrição Colinear
(2D) ou clique na guia Esboço 3D painel Restringir Restrição Colinear (Esboço 3D).
Aplicar uma restrição Concêntrica (esboços 2D)
- Em um esboço ativo, clique na guia Esboço painel Restringir Restrição Concêntrica
. - Na janela de desenho, clique no primeiro arco, círculo ou elipse.
- Clique na segunda curva para que torná-la concêntrica em relação à primeira.
- Clique com o botão direito do mouse e selecione Concluído, pressione Esc ou escolha outra ferramenta ou comando.
Aplicar uma restrição Fixa

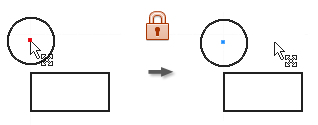

A restrição Fixa fixa pontos e curvas em uma posição relativa ao sistema de coordenadas do esboço. Se você mover ou girar o sistema de coordenadas do esboço, as curvas ou os pontos fixos serão movidos com ele.
- Na faixa de opções, clique na guia Esboço painel Restringir Fixar
(2D) ou clique na guia Esboço 3D painel Restringir Fixar (Esboço 3D). - Na janela de desenho, clique em uma curva, um ponto central ou um ponto.
- Se desejar, clique em curvas ou pontos para fixar.
- Clique com o botão direito do mouse e selecione Concluído, pressione Esc ou escolha outra ferramenta ou comando. Quando você aplica uma restrição Fixa:
- O ângulo e a posição das linhas são fixos, mas as extremidades podem ser movidas para encurtar ou estender a linha.
- Os círculos e arcos têm centros e raios fixos.
- Os pontos finais de linhas e arcos podem ser movidos ao longo da extensão do raio ou comprimento.
- Os pontos finais ou centrais fixos permitem o giro de linhas ou arcos ao redor dos pontos.
- A posição, o tamanho e a orientação de um círculo ou de uma elipse são fixados.
Aplicar uma restrição Paralela ou Perpendicular

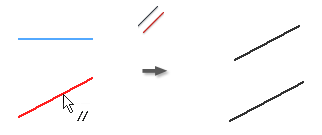

A restrição Paralela faz com que as linhas ou os eixos de elipse selecionados sejam paralelos entre si. Em um esboço 3D, a restrição Paralela é paralela ao eixo x, y ou z, a não ser que tenha sido restringida manualmente à geometria selecionada.

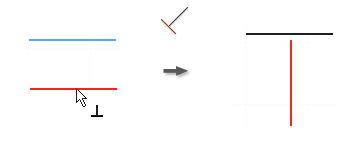

A restrição Perpendicular faz com que as linhas, as curvas ou os eixos de elipse selecionados sejam posicionados a 90 graus uns dos outros.
- Em um esboço ativo, clique em uma das seguintes opções:
- Guia Esboço painel Restringir Restrição Paralela
(esboço 2D) - Guia Esboço 3D painel Restringir Restrição Paralela (esboço 3D)
- Guia Esboço painel Restringir Restrição Paralela
(esboço 2D) - Guia Esboço 3D painel Restringir Restrição Paralela (esboço 3D)
- Guia Esboço
- Na janela de desenho, clique na primeira linha, curva ou eixo de elipse.
- Clique na segunda linha, curva ou eixo de elipse.
- Clique com o botão direito do mouse e selecione Concluído, pressione Esc ou escolha outra ferramenta ou comando. Nota: Para adicionar uma restrição Perpendicular a um spline, a restrição deve ser aplicada de extremidade a extremidade entre o spline e a outra curva.
Aplicar uma restrição Horizontal ou Vertical (esboços 2D)

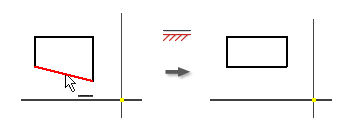

A restrição Horizontal faz com que as linhas, os eixos das elipses ou os pares de pontos sejam posicionados paralelamente ao eixo X do sistema de coordenadas.
A restrição Vertical faz com que as linhas, os eixos das elipses ou os pares de pontos sejam posicionados paralelamente ao eixo Y do sistema de coordenadas.
- Na faixa de opções, clique na guia Esboço painel Restringir Restrição Horizontal ou guia Esboço painel Restringir Restrição Vertical
. - Na janela de desenho, clique em uma linha, um eixo de elipse ou dois pontos.
- Se desejar, clique em outras linhas, eixos de elipses ou pares de pontos.
- Clique com o botão direito do mouse e selecione Concluído, pressione Esc ou escolha outra ferramenta ou comando.

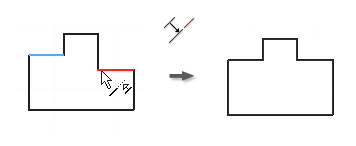

Aplicar uma restrição de Igualdade (esboços 2D)
- Em um esboço ativo, clique na guia Esboço painel Restringir Igual
. - Na janela de desenho, clique no primeiro círculo, arco ou linha.
- Clique em uma segunda curva do mesmo tipo para fazer com que as duas curvas fiquem com o mesmo tamanho.
- Clique com o botão direito do mouse e selecione Concluído, pressione Esc ou escolha outra ferramenta ou comando.
Aplicar uma restrição Suave (G2) (esboços 2D)

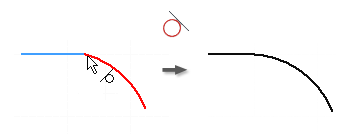

A restrição Suave (G2) cria uma condição de curvatura contínua (G2) entre uma spline e outra curva, como uma linha, um arco ou uma spline.
- Em um esboço ativo, clique na guia Esboço painel Restringir Suave (G2)
(esboço 2D) ou clique na guia Esboço 3D painel Restringir Suave (G2) (Esboço 3D). - Na janela de desenho, clique na spline e na curva anexada à extremidade da spline para adicionar a restrição Suave. A curvatura da spline é ajustada conforme necessário para criar uma condição G2.
- Clique com o botão direito do mouse e selecione Concluído, pressione Esc ou escolha outra ferramenta ou comando.
Aplicar uma restrição Simétrica (esboços 2D)

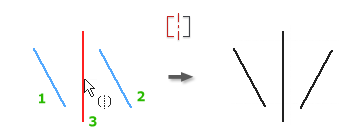

A restrição Simétrica faz com que as linhas ou as curvas selecionadas tornem-se proporcionalmente restringidas em relação a uma determinada linha. Os segmentos restringidos à geometria selecionada são reorientados quando a restrição é aplicada.
- Em um esboço ativo, clique na guia Esboço painel Restringir Simétrica
. - Na janela de desenho, clique na primeira linha ou curva.
- Selecione a segunda linha ou curva.
- Selecione o eixo de simetria.
- Clique com o botão direito do mouse e selecione Concluído, pressione Esc ou escolha outra ferramenta ou comando. Ao aplicar restrições simétricas, tenha em mente o seguinte:
- Se você excluir a linha de simetria, as restrições simétricas também serão excluídas.
- As linhas e os arcos selecionados são restringidos acerca de uma linha para criarem uma forma simétrica. Toda a geometria restringida às formas selecionadas também se move quando a restrição é aplicada.
- A linha de simetria pode ser de qualquer tipo.
Aplicar uma restrição Tangente
- Em um esboço ativo, clique na guia Esboço painel Restringir Tangente
(esboço 2D) ou clique na guia Esboço 3D painel Restringir Tangente (esboço 3D). - Na janela de desenho, clique na primeira curva. Nota: Em esboços 3D, a primeira curva selecionada deve ser uma spline. As seleções subsequentes podem ser qualquer geometria do esboço, inclusive uma aresta do modelo, que compartilhe uma extremidade com a spline.
- Clique na segunda curva.
- Clique com o botão direito do mouse e selecione Concluído, pressione Esc ou escolha outra ferramenta ou comando.
