Exercício 2: Adicionar dados para seu mapa

Conecte-se aos arquivos de dados que representam os limites da cidade e as estradas.

Nota:

Este exercício usa o mapa criado no exercício anterior.

1. Se o mapa criado não estiver aberto no AutoCAD Map 3D, abra-o novamente.
2. Adicionar os dados do limite da cidade dados em seu mapa.
   • Alterne o Painel de tarefas para Gerenciador de exibição.
   • Clique em Dados e selecione Conectar-se aos dados.
   • Na janela Conectar dados, em Conexões de dados por provedor(à esquerda), selecione Adicionar conexão SDF.
   • Em Arquivo de origem(à direita), clique no botão Procurar e navegue para o arquivo de amostra City_Boundary.sdf. Clique em Conectar.

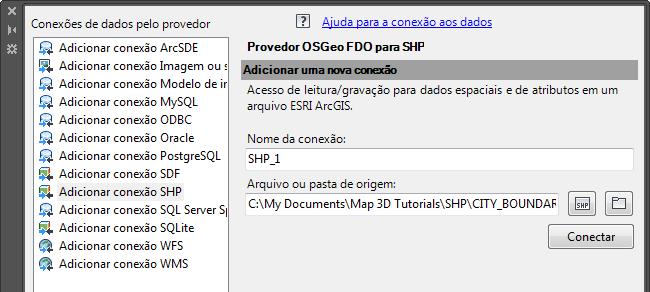

     Utilize a janela Conectar dados para adicionar um recurso para o mapa

   • Em Esquema, clique em Adicionar ao mapa.
3. Adicione os dados da estrada em seu mapa.
   • Na janela Conectar dados, em Conexões de dados por provedor(à esquerda), selecione Adicionar conexão SHP.
   • Em Arquivo de origem(à direita), clique no botão Procurar e navegue para o arquivo de amostra Roads.shp. Clique em Conectar.
   • Clique em Adicionar no mapa.
   • Feche a janela Conectar dados.
4. Salve o mapa usando o nome MyMap.dwg.

Onde você está agora

Você criou um mapa e conectou-se a origens de recursos para os limites da cidade e estradas de Redding, Califórnia.

Para prosseguir neste tutorial, vá à Lição 2: Personalizar um modelo de livro de mapas
