Organize os objetos no desenho com os recursos do mundo real que eles representam (por exemplo, estradas, lotes, cabos ou tubulações de água).
Classificação do objeto para objetos do desenho
Quando criar um objeto usando a classificação de objetos, o objeto automaticamente tira suas propriedades e valores de sua classe de objeto. A classificação mantém consistência e estabelece padrões no desenho.

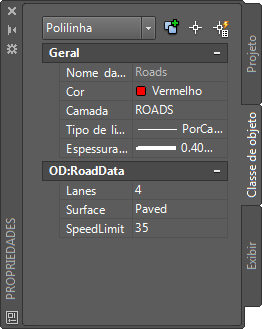

A guia Classe de objeto da paleta de Propriedades exibe as propriedades associadas com a classe do objeto selecionado.
Se você for um assinante do AutoCAD Map 3D, é possível fazer o download gratuito de kits de ferramentas específicas do setor. Esses kits de ferramentas aceleram o processo de classificação.
Classes de recurso para dados geoespaciais

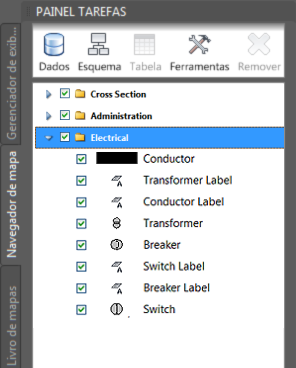

Recursos FDO usam esquemas para definir suas classes de recursos e propriedades de recurso. Um esquema é um conjunto de classes de recurso. Cada classe de recurso tem propriedades que descrevem seus membros.
É possível efetuar o seguinte com classes de recurso:
- Definir esquemas (bancos de dados e arquivos)
- Criar um armazenamento de dados e adicionar um esquema para ele
- Carregar modelos de dados com intercâmbio de metadados XML (XMI) a partir de programas de modelagem padrão da indústria
- Editar um esquema (para formatos de dados espaciais que suportam edição)

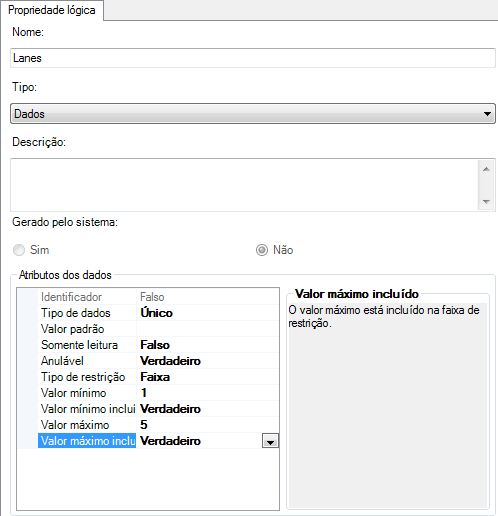

Utilize o Editor de esquema para criar ou editar propriedades em uma classe de recurso.
Modelos da indústria para dados relacionais
Os modelos da indústria utilizam regras e relacionamentos para assegurar que os recursos coincidem com determinadas normas. Mesmo se você não armazenar seus dados em um banco de dados relacional, é possível utilizar um desenho de modelo da indústria para praticar desenhar com base em regras. Por exemplo, se uma regra especificar que todos os transformadores devem estar localizados nos polos, o modelo irá assegurar que você não crie um transformador em qualquer outra localização. Desta maneira, os modelos da indústria são similares à classificação de desenhos.
