Com o AutoCAD Map 3D, é possível combinar dados de mapas usando diferentes sistemas de coordenadas. Para fazer isso, especifique o sistema de coordenadas utilizado para desenhos anexados e para o desenho atual. Quando você trouxer objetos a partir de desenhos anexados para o desenho atual, os objetos são transformados para o sistema de coordenadas do desenho atual.
O sistema de coordenadas atribuído para o desenho especifica o sistema que foi usado para criar o desenho. Por exemplo, se um mapa foi criado usando Mercator transverso universal, Zona 27, Pés norte-americanos de levantamento topográfico, atribua o código UTM-27F para o mapa.

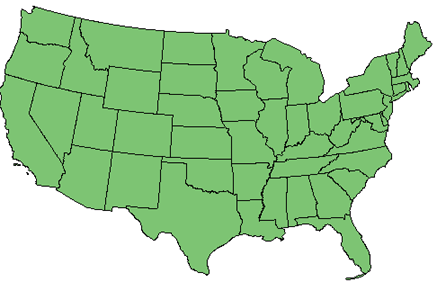

Este mapa dos EUA utiliza o sistema de coordenadas de Latitude-Longitude 84.
Você especifica o sistema de coordenadas utilizado para o desenho atual e para os desenhos de origem anexados antes de consultar quaisquer itens a partir dos desenhos de origem. Quando você consultar objetos dos desenhos de origem, o AutoCAD Map 3D os converterá automaticamente para o sistema de coordenadas do desenho atual. Esta operação é denominada transformação de coordenadas. Quando você salvar os objetos de volta para os desenhos de origem, o AutoCAD Map 3D reverte a conversão. É possível definir suas próprias transformações, além das que o AutoCAD Map 3D fornece.

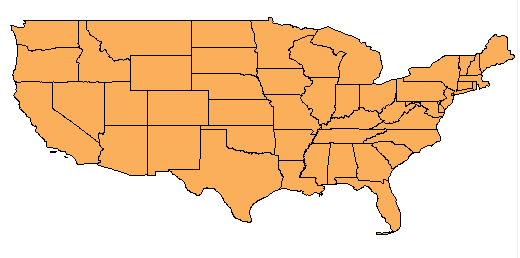

Este mapa utiliza o sistema de coordenadas Área igual de Albers.
O código e a definição do do sistema de coordenadas são armazenados no arquivo de desenho. É possível compartilhar o desenho com qualquer pessoa que esteja usando o AutoCAD Map 3D versão 4 ou posterior, e ela terá o sistema de coordenadas correto.
Quando o sistema de coordenadas selecionado estiver atribuído aos desenhos anexados selecionados, um arquivo de backup, com uma extensão .bak, é feito de cada desenho de origem antes de atribuir as informações do sistema de coordenadas.
Os sistemas de coordenadas fornecidos com o AutoCAD Map 3D, incluem os sistemas de coordenada Sistema Mercator Transverso Universal e o Plano estadual utilizados nos EUA, assim como muitos sistemas de coordenadas internacionais utilizados em todo o mundo. Para obter uma listagem completa dos sistemas suportados, consulte Biblioteca de sistemas de coordenadas.
É possível definir seus próprios sistemas de coordenadas, referências, elipsoides, transformações geodésicas e caminhos de transformação geodésica. Quando você definir um sistema de coordenadas, é possível usar seus próprios arquivos de malha.
