Requisitos de parâmetro de família

Utilize esta referência para revisar as especificações para a verificação Requisitos de parâmetro de família.

Visão geral

Descrição:	Verifica os modelos de família por parâmetros para atender requisitos especificados.
Critério de avaliação:	Verifica nome de parâmetro, valor e outras propriedades para determinar se coincidem com aqueles requisitos especificados, incluindo presença.
Limitações:	Unidades diferentes das listadas a seguir não são suportadas: Comprimento: pés decimais e metros Área: pés quadrados decimais e metros quadrados Volume: pés cúbicos decimais e metros cúbicos Ângulo: graus decimais Temperatura: Celsius e Fahrenheit Se um único parâmetro possuir alguns poucos problemas, como erro de tipo de parâmetro, erro de aplicar para, ou erro de valor, a correção automática somente pode corrigir um erro por vez. Portanto, a correção automática precisa ser executada algumas vezes para corrigir todos esses erros de forma apropriada.
Tipos de documentos:	Família
Filtros:	Nenhum
Realce:	Nenhum
Guia Informações:	Nenhum
Correção:	Sim (Se o requisito for MustNotExist, mas o parâmetro não existir, a correção irá removê-lo. Se o requisito for MustExist, mas o parâmetro não existir e for um parâmetro personalizado, a correção irá criar tal parâmetro. Se o tipo de parâmetro não coincidir, a correção irá alterá-lo, se for aplicável. Se aplicar para não coincidir, a correção irá alterá-lo, se for aplicável. Se o valor não coincidir e um valor válido e somente um válido (sem usar expressões regulares) for especificado na sub-forma Requisito de valor, a correção irá alterar o valor do parâmetro existente para aquele suposto.)
Versão do software:	Disponível para 2010+.

Detalhes

Botões:

Botão	Uso

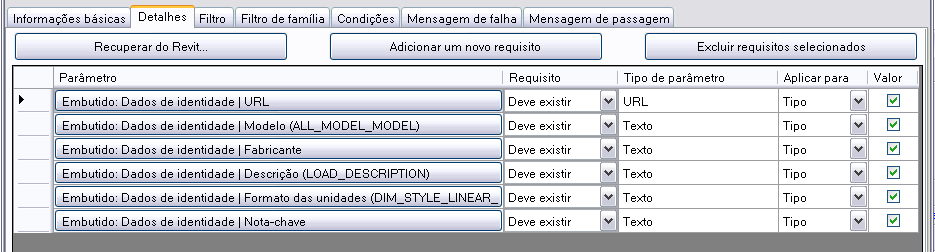

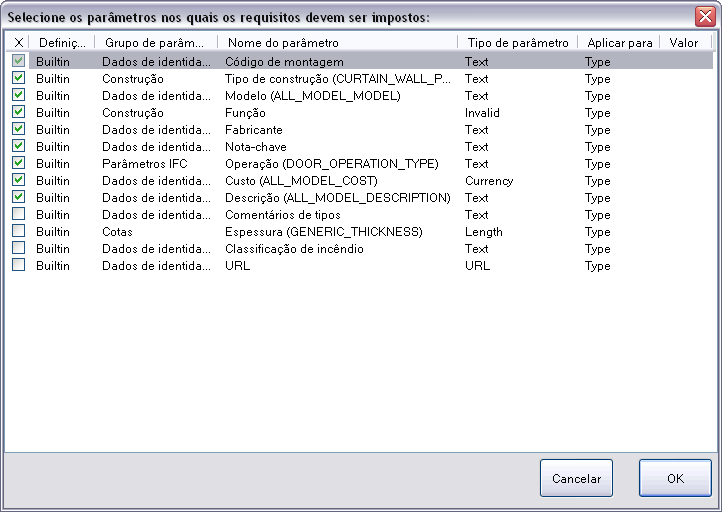

Recuperar do Revit...	Recupera alguns parâmetros existentes do modelo, projeto ou família atuais, e os anexa à parte inferior da lista de requisitos atual:
Adicionar requisito	Anexa mais uma linha de requisito com opções padrão à lista de requisitos.
Excluir requisitos selecionados	Exclui uma ou mais linhas de requisito selecionadas (realçadas) da lista de requisitos.

Opções:

Opção	Uso

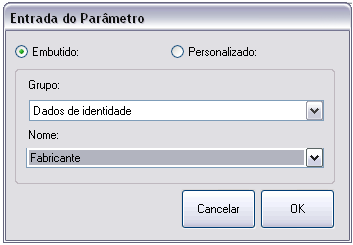

Parâmetro	Especifica o tipo de definição, grupo e nome do parâmetro. Quando é clicado, o seguinte subformulário é exibido para coletar estas informações:
Requisito	Especifica o requisito de presença do parâmetro: MustExist, MustNotExist ou MayExist. É representado por uma caixa suspensa.
Tipo de parâmetro	Especifica o requisito de tipo de parâmetro do parâmetro. É representado por uma caixa suspensa.
Aplicar para	Especifica se o parâmetro se aplica à instância da família ou tipo. É representado por uma caixa suspensa.

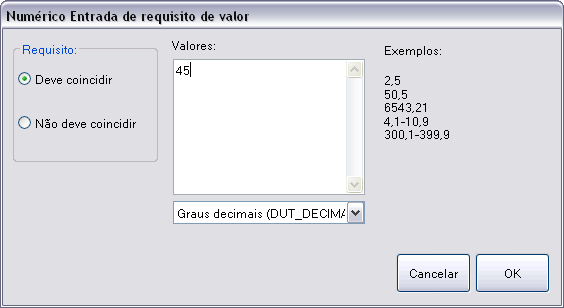

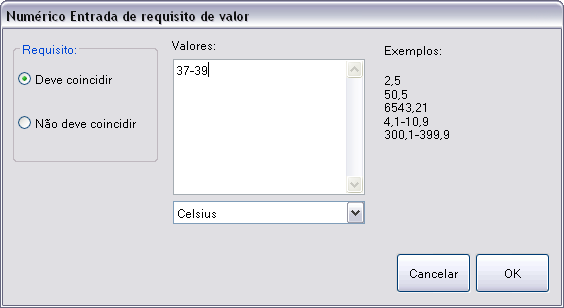

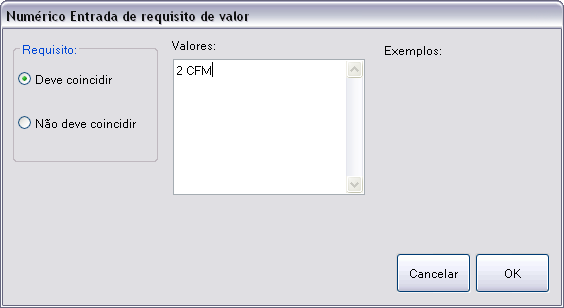

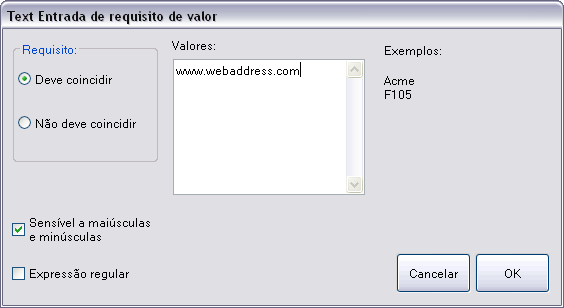

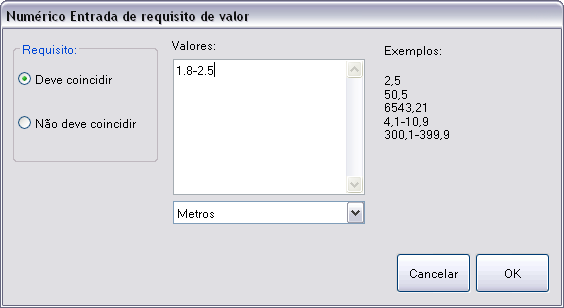

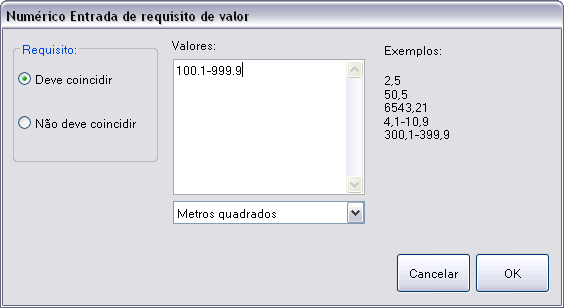

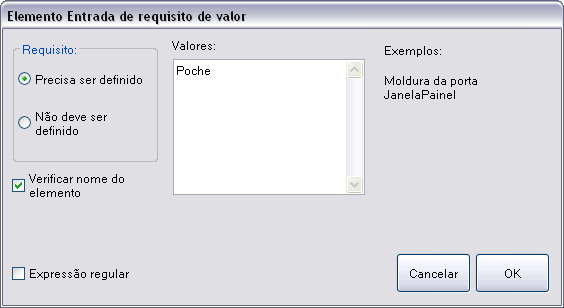

Valor	Especifica o requisito de valor do parâmetro. Quando é clicado, um subformulário é exibido para coletar informações do requisito de valor de acordo com a configuração de tipo do parâmetro: Entrada de requisito de valor de texto (p. ex. , um URL): Entrada de requisito de valor numérico (com suporte à unidade de comprimento): Entrada de requisito de valor numérico (com suporte à unidade de área): Entrada de requisito de valor numérico (com suporte à unidade de ângulo): Entrada de requisito de valor numérico (com suporte à unidade de temperatura): Entrada de requisito de valor numérico (sem suporte à unidade extra): Entrada de requisito de valor de elemento (p. ex., material):

Opções do relatório de aprovação/falha:

Valor(es):

Para acessar, clique com o botão direito do mouse no Editor de mensagens de êxito/falha e selecione Inserir>>Valor.

Variável reportável	Descrição
Nome da verificação	Quando executada, %CheckName% retornará o nome da verificação no relatório.
Resultado da verificação	Quando executada, %CheckResult% informará se a verificação passou ou falhou no relatório.
Tamanho do filtro	Quando executada, %FilterSize% retornará o número de itens que coincidem com os critérios de verificação do relatório.
Número de tipos	%NumTypes% irá retornar o número de tipos da família encontrados no relatório quando executado.
Número de problemas de parâmetro	%NumParamProblems% irá retornar o número de parâmetros problemáticos (excetos para erros de valor) no relatório quando executado.
Número de problemas de tipo	%NumTypeValueProblems% irá retornar o número de problemas de valor de parâmetro de tipos de famílias no relatório quando executado.

Tabela(s):

Para acessar, clique com o botão direito do mouse no Editor de mensagens de êxito/falha e selecione Inserir>>Tabela.

Variável reportável	Descrição
Tabela de problemas de parâmetro	%ParameterProblems% irá retornar uma tabela de parâmetros com os resultados que falharam no critério de verificação.
Tabela de problemas de tipo/valor	%TypeValueProblems% irá retornar um valor de tipo de tabela (família) (parâmetro) com os resultados que falharam no critério de verificação.

Resultados

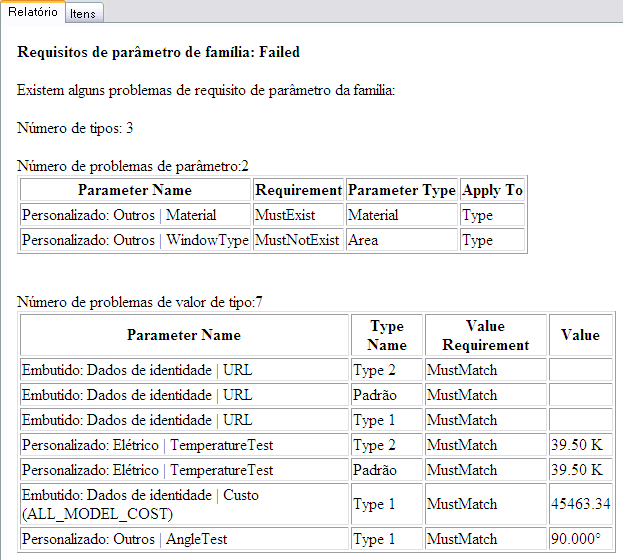

Após a verificação ter sido executada e se o critério falhar, será exibida uma mensagem de falha. Se o critério passar, será exibida uma mensagem de aprovação.
