O desenho de armadura para elementos de estrutura RC selecionados é executado de acordo com um código de desenho de armadura selecionado.
Para calcular / desenhar a armadura para elementos de concreto no Revit:
- Selecione os elementos da estrutura de concreto no Revit (com ou sem a armadura definida), é possível selecionar vários elementos de diferentes tipos (vigas, colunas e sapatas distribuídas).

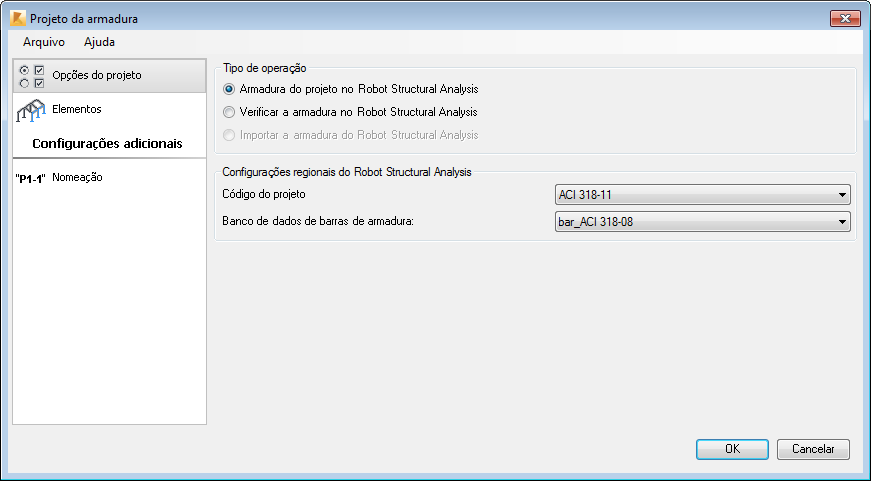

- Inicie a extensão a partir da guia Analisar na faixa de opções ao selecionar o painel Análise e verificação do código > Verificar código da armadura. Na caixa de diálogo Desenho da armadura, selecione Desenho da armadura no Robot Structural Analysis sob Tipo de operação.
- Em Configurações regionais, selecione um código de projeto ou um banco de dados de vergalhão a ser utilizado durante o cálculo.

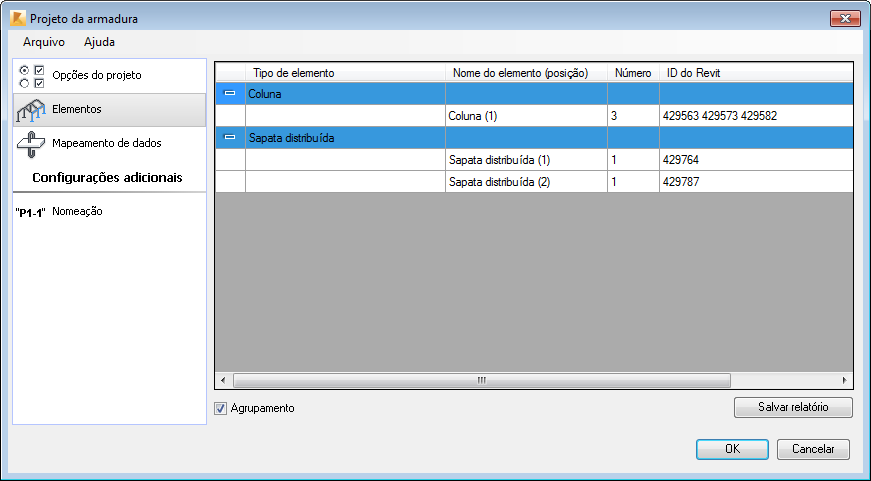

- Abra a guias Elementos para visualizar a lista de posições para a qual os elementos selecionados são atribuídos.
Clique em Salvar relatório para salvar o conteúdo da guia Elementos. Lista os elementos do Revit (as IDs do Revit) e indica quais as posições que eles são atribuídos. Isto é útil quando você deseja retornar para elementos do Revit com armadura projetada ou verificada no Robot.
- Clique em OK.
Isso inicia o uso do módulo Robot no qual é possível calcular ou executar uma verificação com base no código de um tipo de elemento RC correspondente (por exemplo, viga RC ou coluna RC). Somente dados geométricos de um elemento de estrutura RC são transferidos para o Robot (os dados da armadura não são transferidos).
As etapas subsequentes para o cálculo de armadura de um elemento RC devem ser executadas no módulo de cálculo da armadura:
- Cargas definidas
- Definir parâmetros de projeto (opções de cálculo, parâmetros da armadura).
- Executar os cálculos da armadura
- Visualizar resultados ou gerar um relatório depois da geração da armadura.
